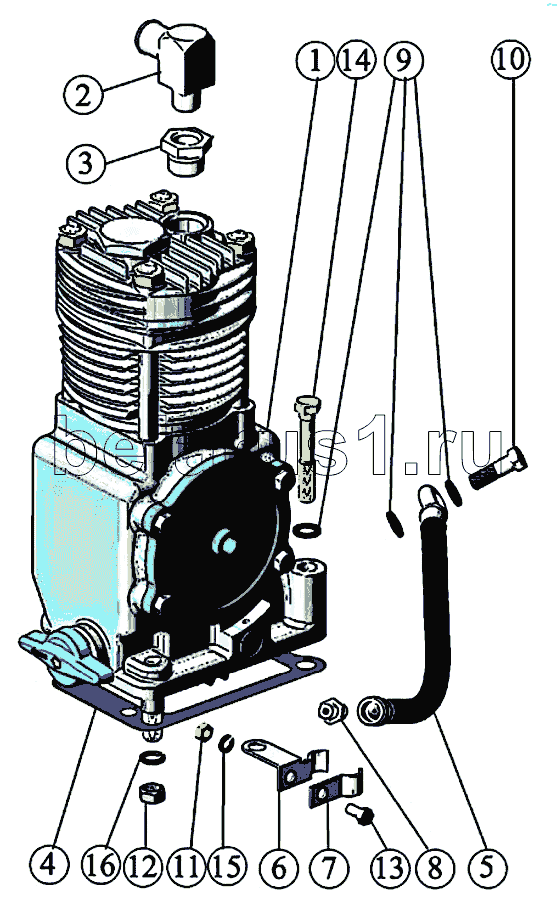

Каталог запасных частей к технике: ММЗ Д-245.43S3АМ-1871. Установка пневмокомпрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509080-01 | 245-3509080-01 | Установка компрессора | |
| 1 | А29.05.000-03БЗА | Компрессор | |
| 2 | 265-3509030 | Штуцер | |
| 3 | 245-8114002-А | Пробка | |
| 4 | 240-3509037-А | Заказать | Прокладка |
| 5 | 240-3509150 | Заказать Заказать Заказать Заказать | Маслопровод |
| 6 | 240-3509158 | Хомут | |
| 7 | 240-3509159 | Скоба | |
| 8 | 240-3509232 | Заказать Заказать | Штуцер |
| 9 | 245-1104788 | Прокладка | |
| 10 | 245-1104787 | Заказать | Болт штуцера |
| 11 | М6-6Н.6.016(S10) | Гайка | |
| 12 | М10-6Н.6.016(S16) | Гайка | |
| 13 | М6-6gХ16.88.35.016 | Болт | |
| 14 | М10-6gХ45.88.35.016 | БОЛТ | |
| 15 | 665Г06 | ШАЙБА | |
| 16 | 1065Г06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
