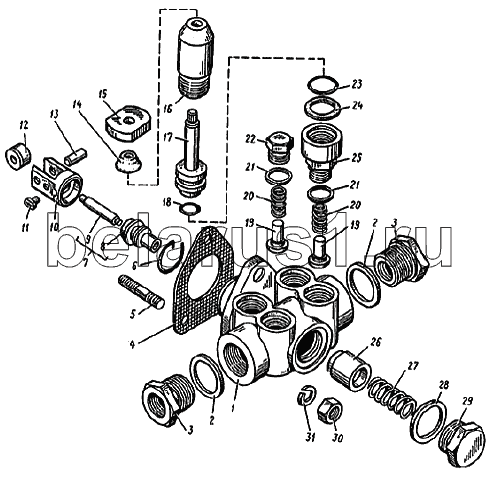

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Насос топливоподкачивающий
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 44.1106010-01 | 44.1106010-01 | Насос топливоподкачивающий (в сборе) | |
| 236Т-1106288-В | 236Т-1106288-В | Насос топливопрокачивающий (в сборе) | |
| 1 | 44.1106013-10 | Корпус насоса | |
| 2 | 312768-П | Прокладка | |
| 3 | 316617-П29 | Ввертыш | |
| 4 | 240.1106285 | Прокладка насоса | |
| 5 | 4595361005 | Шпилька М6х(Сn/4h)х16(12/10) | |
| 6 | 236-1106256 | Кольцо стопорное | |
| 7 | 33.1106222 | Шток со втулкой | |
| 8 | 33.1106223 | Втулка | |
| 9 | 33.1106338 | Шток | |
| 10 | 42.1106240-20 | Толкатель поршня | |
| 11 | 236.1106246-Б | Сухарь толкателя | |
| 12 | 42.1106242-10 | Ролик толкателя | |
| 13 | 42.1106244-10 | Ось ролика | |
| 14 | 236-1106342 | Колпачок защитный | |
| 15 | 236-1106314-В | Рукоятка | |
| 16 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса | |
| 17 | 236-1106298-Е | Поршень топливопрокачивающего насоса | |
| 18 | 2531112053 | Кольцо 006-010-25-2-1 | |
| 19 | 236-1106264 | Клапан топливоподкачивающего насоса | |
| 20 | 236-1106272 | Пружина клапана | |
| 21 | 852212 | Шайба | |
| 22 | 236Т-1106276 | Пробка клапана | |
| 23 | 2531113064 | Кольцо 016-020-25-2-2 | |
| 24 | 236-1106306-Б | Кольцо | |
| 25 | 236-1106324-Г | Корпус цилиндра | |
| 26 | 236-1106228 | Поршень топливоподкачивающего насоса | |
| 27 | 236-1106232 | Пружина поршня | |
| 28 | 2531113073 | Кольцо 024-028-25-2-2 | |
| 29 | 44.1106234 | Пробка пружины | |
| 30 | 250508-П29 | Гайка М6 | |
| 31 | 252134-П29 | Шайба 6.Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
