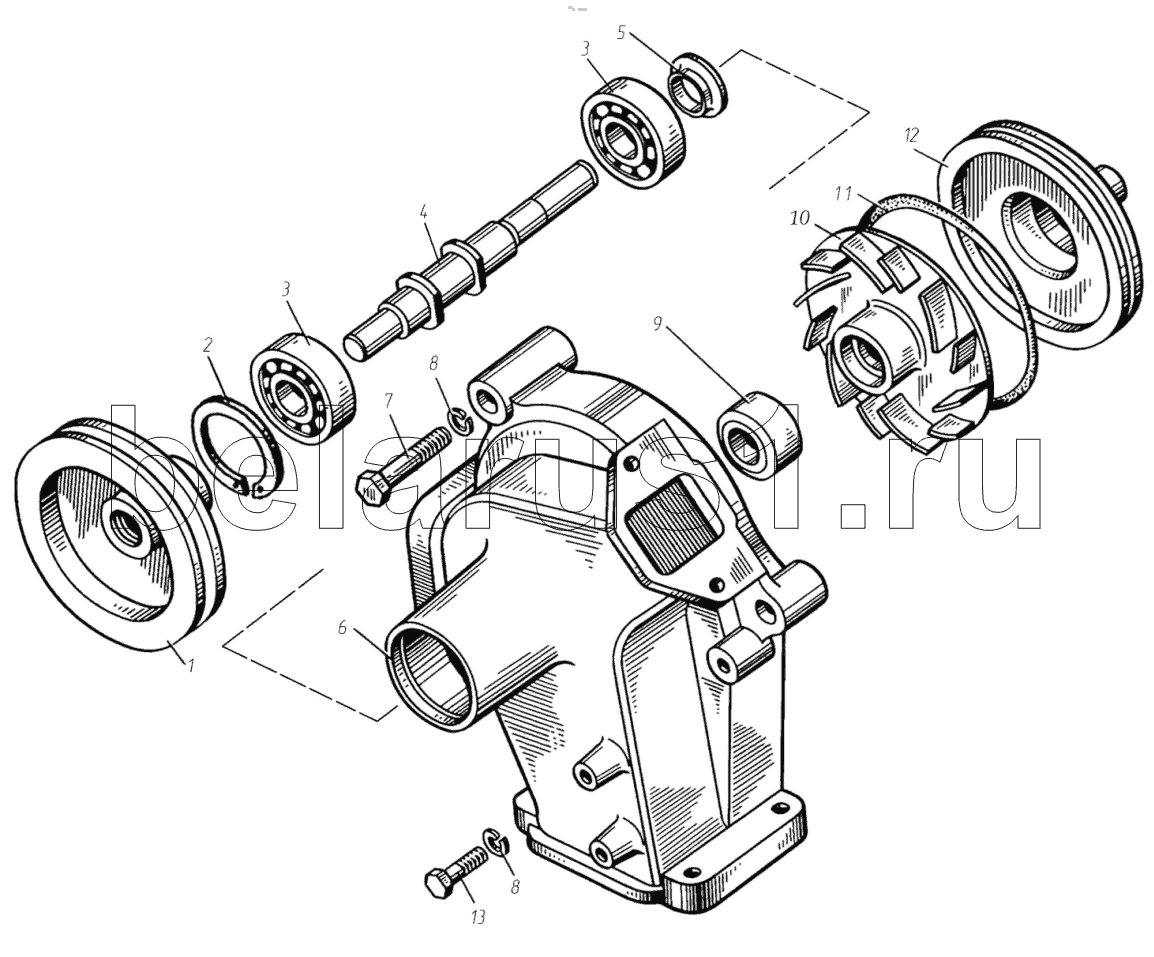

Каталог запасных частей к технике: ТМЗ-8481.10. Водяной насос
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8423.1307010-04 | 8423.1307010-04 | Заказать | Насос водяной |
| 1 | 8423.1307216 | Шкив привода насоса | |
| 2 | 8401.1307136 | Кольцо стопорное | |
| 3 | 1160304К | Подшипник | |
| 4 | 840.1307023-20 | Валик водяного насоса | |
| 5 | 840.1307026 | Водосбрасыватель | |
| 6 | 841.1307015-10 | Корпус водяного насоса | |
| 7 | 200399-П29 | Болт М12х1,25-6gх70 | |
| 8 | 252137-П2 | Шайба 12.ОТ | |
| 9 | 8.8716 | Уплотнение торцовое АAHU 19x40/44x11 QPFNQ «КАСО» | |
| 9 | YM FB-3/4" | Уплотнение торцовое | |
| 10 | 841.1307032-40 | Крыльчатка водяного насоса | |
| 11 | 25 3111 2302 | Кольцо | |
| 12 | 841.1307045-01 | Крышка водяного насоса | |
| 13 | 200397-П29 | Болт М12х1,25-6gх60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
