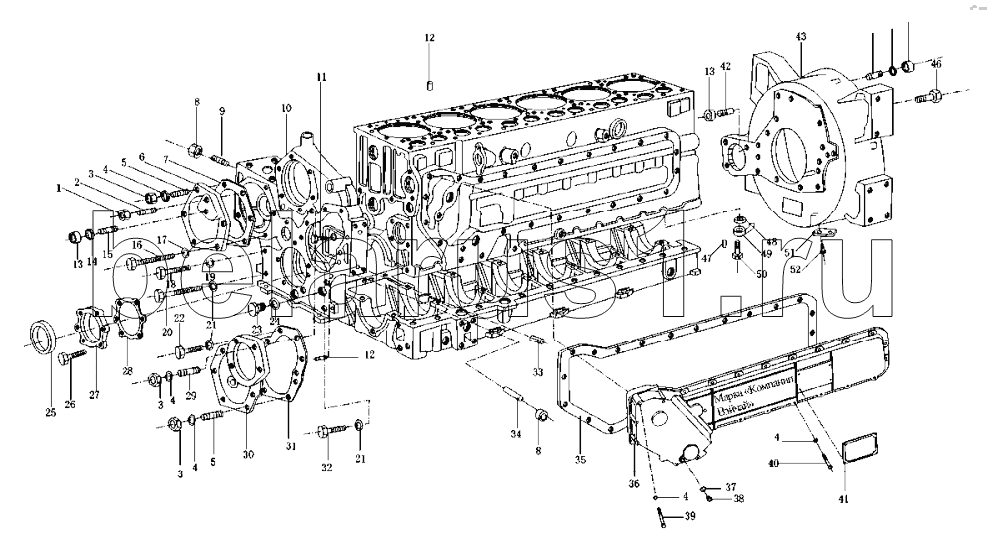

Каталог запасных частей к технике: Weichai WD615G0165, WD10G0004. Корпус цилиндра, часть 2
1
2
3
3
3
4
4
4
4
4
4
5
5
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
44
45
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 90003888451 | Гайка | |
| 2 | 90003813470 | Шпилька двусторонняя | |
| 3 | 90003871352 | Гайка | |
| 4 | 90003902023 | Шайба пружинная | |
| 5 | 90003813429 | Шпилька двусторонняя | |
| 6 | 615G00010175 | Крышка шестерни воздушного компрессора | |
| 7 | 614010040 | Прокладка крышки | |
| 8 | 90003888453 | Гайка заклёпная | |
| 9 | 90003813638 | Шпилька двусторонняя | |
| 10 | 612600010553 | Камера распределительной шестерни | |
| 11 | 90003802523 | Болт | |
| 12 | 90003901507 | Вкладыш | |
| 13 | 90003888452 | Гайка | |
| 14 | 90003930012 | Шайба | |
| 15 | 90003811531 | Шпилька двусторонняя | |
| 16 | 90003802576 | Болт | |
| 17 | 90003932024 | Шайба пружинная | |
| 18 | 90003802561 | Болт | |
| 19 | 90003931122 | Шайба | |
| 20 | 90003800571 | Болт | |
| 21 | 90003932025 | Шайба пружинная | |
| 22 | 90003862524 | Винт (под угольник) | |
| 23 | 90003962051 | Болт | |
| 24 | 90003098086 | Кольцо уплотнительное | |
| 24 | 90003098086 | Кольцо уплотнительное | |
| 25 | 61500010037 | Установочное кольцо переднего сальника | |
| 26 | 90003862327 | Винт (под угольник) | |
| 27 | 612600010928 | Кассета переднего сальника | |
| 28 | 612600010934 | Прокладка | |
| 29 | 90003813443 | Шпилька двусторонняя | |
| 30 | 61500010008A | Сбор крышки шестерен кулачкового вала | |
| 31 | 614010070 | Прокладка под крышку | |
| 32 | 90003862532 | Винт (под угольник) | |
| 33 | 90003909626 | Вкладыш | |
| 34 | 90003813628 | Шпилька двусторонняя | |
| 35 | 614010084B | Прокладка под кожух | |
| 36 | 614010083B | Кожух охладителя блока | |
| 37 | 90003098014 | Шайба уплотнительная | |
| 38 | 90003962020 | Болт | |
| 39 | 90003800467 | Болт | |
| 39 | 90003800465 | Болт | |
| 40 | 90003802424 | Болт | |
| 41 | 612630010306 | Знак | |
| 42 | 90003813527 | Шпилька двусторонняя | |
| 44 | 90003813537 | Шпилька двусторонняя | |
| 45 | 90003871305 | Гайка | |
| 46 | 61500010101 | Болт | |
| 46 | 61500010062 | Болт | |
| 47 | 90003909603 | Вкладыш | |
| 48 | 90003098015 | Шайба уплотнительная | |
| 49 | 61560010047 | Блок форсунки | |
| 50 | 90003962621 | Болт | |
| 51 | 1800210011 | Крышка | |
| 52 | 90003802511 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
