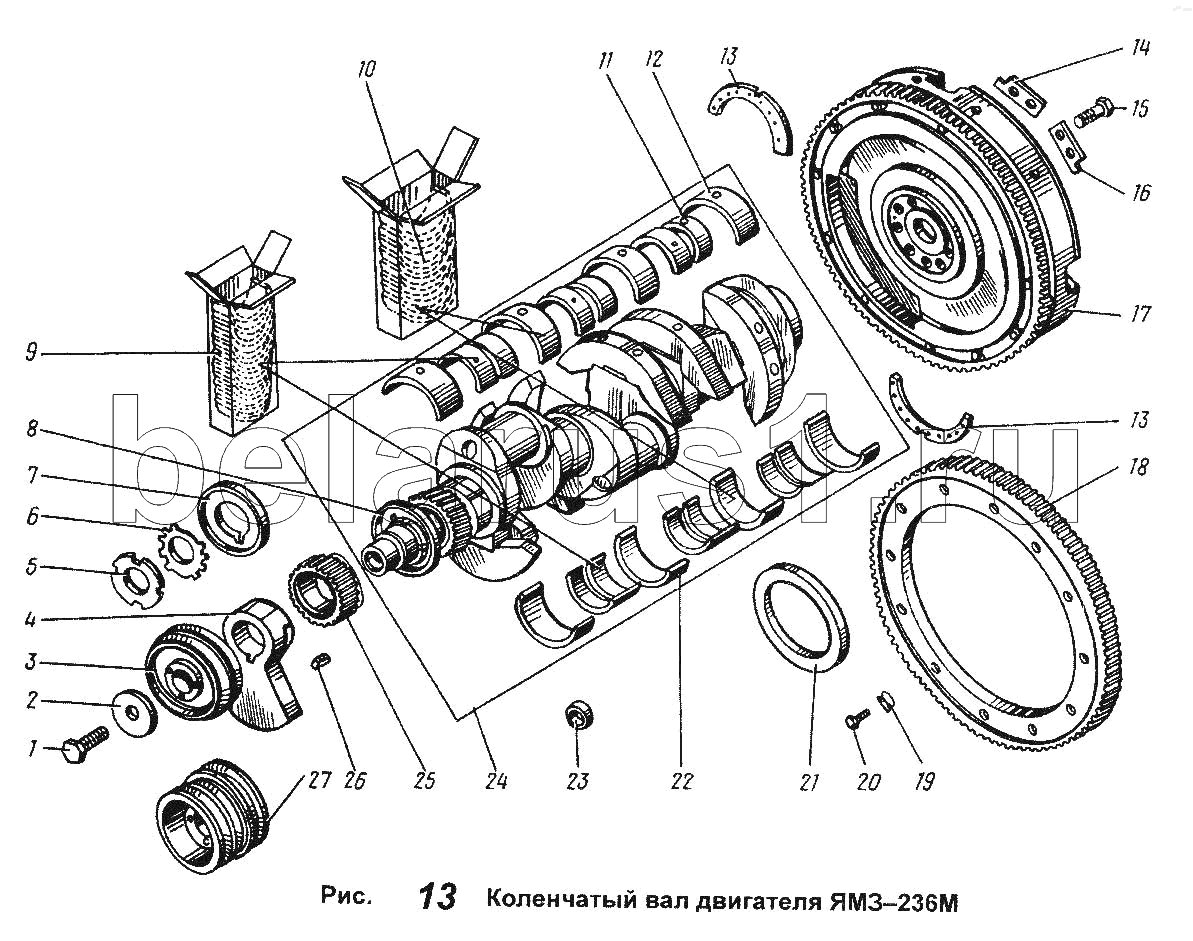

Каталог запасных частей к технике: ЯМЗ-236 М. Коленчатый вал двигателя ЯМЗ-236М
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310040-П29 | Заказать | Болт |
| 2 | 201-1005066 | Заказать | Шайба |
| 3 | 236-1005061-Б | Заказать | Шкив |
| 4 | 236-1005026-Б | Противовес передний | |
| 5 | 236-1005055 | Гайка кольцевая | |
| 6 | 236-1005056-А | Шайба замковая | |
| 7 | 236-1005043 | Маслоотражатель передний | |
| 8 | 236-1005009-Д | Вал коленчатый | |
| 9 | 236Э-1000104-В2 | Вкладыши шатунных подшипников, 88 мм, комплект | |
| 9 | 236Э-1000104-В2-Р1 | Вкладыши шатунных подшипников, 87,75 мм, комплект | |
| 9 | 236Э-1000104-В2-Р2 | Вкладыши шатунных подшипников, 87,50 мм, комплект | |
| 9 | 236Э-1000104-В2-Р3 | Вкладыши шатунных подшипников, 87,25 мм,комплект | |
| 9 | 236Э-1000104-В2-Р4 | Вкладыши шатунных подшипников, 87 мм,комплект | |
| 9 | 236Э-1000104-В2-Р6 | Вкладыши шатунных подшипников, 86,50 мм, комплект | |
| 9 | 236Э-1000104-В2-Р5 | Вкладыши шатунных подшипников, 80,77 мм, комплект | |
| 10 | 236-1000102-Б2 | Вкладыши коренных подшипников 110 мм (комплект) | |
| 10 | 236-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм (комплект) | |
| 10 | 236-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм (комплект) | |
| 10 | 236-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм (комплект) | |
| 10 | 236-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм (комплект) | |
| 10 | 236-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм (комплект) | |
| 10 | 236-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм (комплект) | |
| 11 | 236-1004058-В | Вкладыш шатунного подшипника | |
| 12 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний | |
| 13 | 236-1005183-Д | Полукольцо упорного подшипника | |
| 14 | 236-1005129-Б | Пластина замковая левая | |
| 15 | 236-1005127-А | Болт крепления маховика | |
| 16 | 236-1005128-А | Пластина замковая правая | |
| 17 | 236-1005115-Ж | Маховик | |
| 18 | 236-1005125-А2 | Обод | |
| 19 | 312579-П29 | Шайба стопорная | |
| 20 | 201501-П29 | Болт М10 | |
| 21 | 236-1005042 | Маслоотражатель задний | |
| 22 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний | |
| 23 | 313933-П | Заглушка | |
| 24 | 236-1000107-В4 | Вал коленчатый с вкладышами подшипников, комплект | |
| 25 | 236-1005030 | Шестерня | |
| 26 | 314006-П2 | Шпонка сегментная | |
| 27 | 238П-1005061 | Заказать | Шкив трехручьевой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
