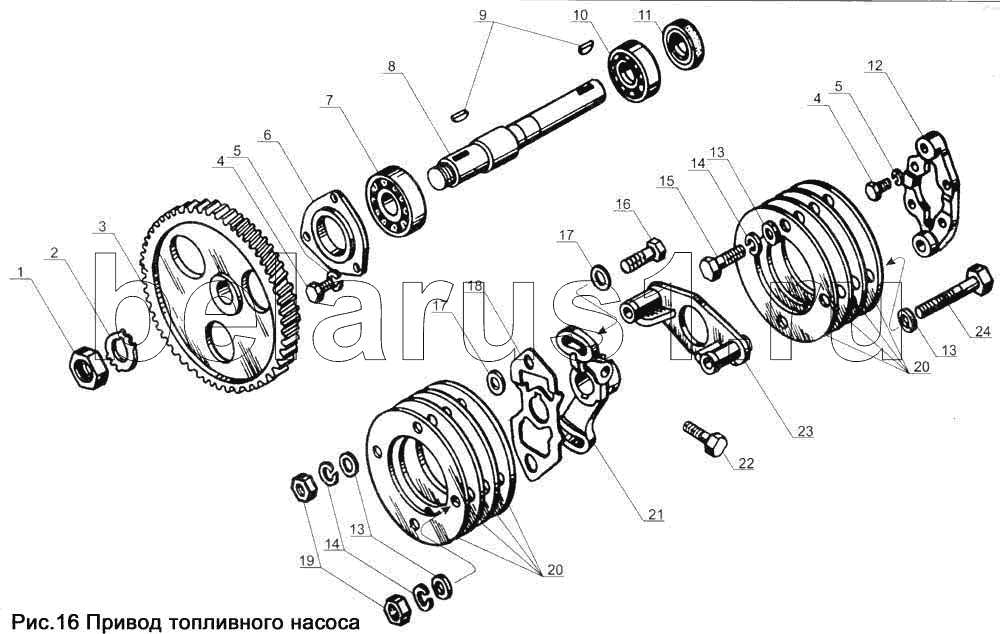

Каталог запасных частей к технике: ЯМЗ-238Д и Б. Привод топливного насоса
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250661-П2 | Гайка | |
| 2 | 312510-П2 | Шайба стопорная | |
| 3 | 236-1029122-А | Шестерня ведомая | |
| 4 | 201456-П29 | Болт М8-6gх20 | |
| 5 | 252135-П2 | Шайба пружинная | |
| 6 | 236-1308107 | Фланец упорный | |
| 7 | 4612133873 | Подшипник 305К | |
| 8 | 236-1029154-Б2 | Вал ведомой шестерни | |
| 9 | 314042-П2 | Шпонка сегментная | |
| 10 | 4612121626 | Подшипник шариковый 6-205К | |
| 11 | 236-1029240 | Манжета в сборе | |
| 12 | 236-1029286-Б | Полумуфта ведомая | |
| 13 | 252006-П29 | Шайба плоская | |
| 14 | 252156-П2 | Шайба пружинная | |
| 15 | 310111-П29 | Болт | |
| 16 | 310103-П29 | Болт М10х35 | |
| 17 | 312681-П2 | Шайба плоская | |
| 18 | 236-1029265 | Пластина центрирующая | |
| 19 | 4595561057 | Гайка | |
| 20 | 236-1029274 | Пластина | |
| 21 | 236-1029264-Г | Заказать | Фланец полумуфты |
| 22 | 240-1029284-В | Болт фланца полумуфты М10х36 | |
| 23 | 236-1029268-Г | Полумуфта ведущая | |
| 24 | 4593481571 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
