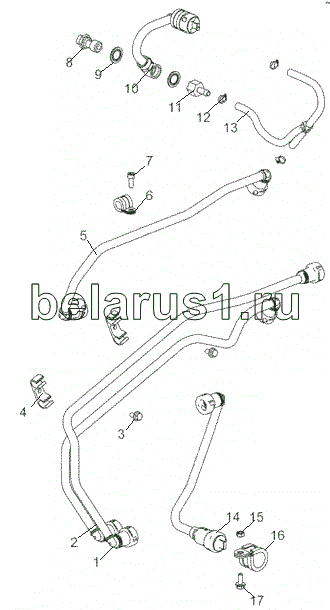

Каталог запасных частей к технике: ЯМЗ-534. 5340.1104005 Установка топливных трубопроводов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5340.1104426 | Трубка подвода топлива к насосу высокого давления | |
| 2 | 5340.1104422 | Трубка подвода топлива к фильтру | |
| 3 | 8.9088 | Болт М6-6gх12-8.8 | |
| 4 | 5340.1104630 | Держатель трубок | |
| 5 | 5340.1104416 | Трубка подвода топлива к топливодкачиваещему насосу | |
| 6 | 8.9302 | Хомут | |
| 7 | 8.9218 | Винт М6-6gх16-8.8 | |
| 8 | 5340.1104349-01 | Штуцер | |
| 9 | 8.9214 | Шайба резинометаллическая | |
| 10 | 5340.1104391 | Трубка слива топлива с двигателя | |
| 11 | 5340.1104380 | Наконечник штуцера | |
| 12 | 8.8859 | Хомут червячный | |
| 13 | 5340.1104378 | Топливопроводы дренажные | |
| 14 | 5340.1104410 | Трубка подвода топлива к двигателю | |
| 15 | 250508-П29 | Гайка М6 | |
| 16 | 8.9305 | Хомут | |
| 17 | 8.9225 | Болт М6-6gх16-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
