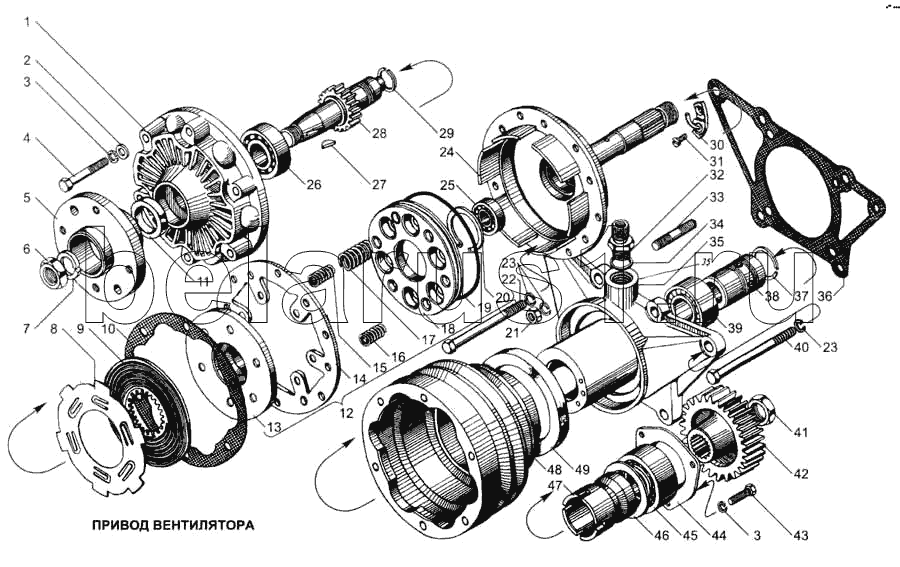

Каталог запасных частей к технике: ЯМЗ-7511. Привод вентилятора
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
23
24
28
29
30
32
33
34
35
35
36
37
38
39
40
41
42
43
44
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7511.1308011-10 | 7511.1308011-10 | Привод вентилятора в сборе | |
| 1 | 236-1308646 | Крышка передняя муфты | |
| 2 | 252005-П29 | Шайба плоская | |
| 3 | 252135-П2 | Шайба пружинная | |
| 4 | 310034-П29 | Болт | |
| 5 | 7511.1308652 | Ступица | |
| 6 | 250638-П29 | Гайка | |
| 7 | 250160-П2 | Шайба | |
| 8 | 236-1308630 | Диск ведущий | |
| 9 | 236-1308632 | Диск ведомый | |
| 10 | 236-1308036 | Прокладка | |
| 11 | 240-1307090 | Манжета первичного вала в сборе | |
| 12 | 236-1308600 | Поршень в сборе | |
| 13 | 236-1308616 | Обойма | |
| 14 | 236-1308634 | Упор поршня | |
| 15 | 236-1308620 | Пружина нажимная внутренняя | |
| 16 | 236-1308635 | Пружина оттяжная | |
| 17 | 236-1308618 | Пружина нажимная наружная | |
| 18 | 236-1308606 | Поршень | |
| 20 | 236-1701067-А | Кольцо Б-40 упорное | |
| 21 | 250513-П29 | Гайка | |
| 22 | 200328-П29 | Болт | |
| 23 | 252136-П2 | Шайба 10 пружинная | |
| 24 | 236-1308047 | Вал привода в сборе | |
| 28 | 236-1308648 | Вал муфты в сборе | |
| 29 | 240Н-1118106 | Кольцо уплотнительное ротора | |
| 30 | 236-1308218 | Трубка в сборе | |
| 32 | 7511.1308103 | Штуцер | |
| 33 | 310423-П29 | Шпилька | |
| 34 | 312630-П | Шайба | |
| 35 | 238-1308101 | Корпус привода со штифтом в сборе | |
| 36 | 236-1308108-Б | Заказать | Прокладка |
| 37 | 238НБ-1118107 | Кольцо уплотнительное | |
| 38 | 236-1308056 | Втулка распорная | |
| 39 | 8.8365 | Подшипник 3205 | |
| 40 | 4593271074 | Болт | |
| 41 | 311401-П2 | Гайка | |
| 42 | 236-1308104-Б2 | Заказать | Шестерня |
| 43 | 201456-П29 | Болт М8-6gх20 | |
| 44 | 236-1308107 | Фланец упорный | |
| 46 | 236-1308042 | Шайба упорная | |
| 47 | 236-1308514 | Втулка | |
| 48 | 7511.1308024-10 | Шкив со втулкой в сборе | |
| 49 | 236-1308395 | Манжета в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
