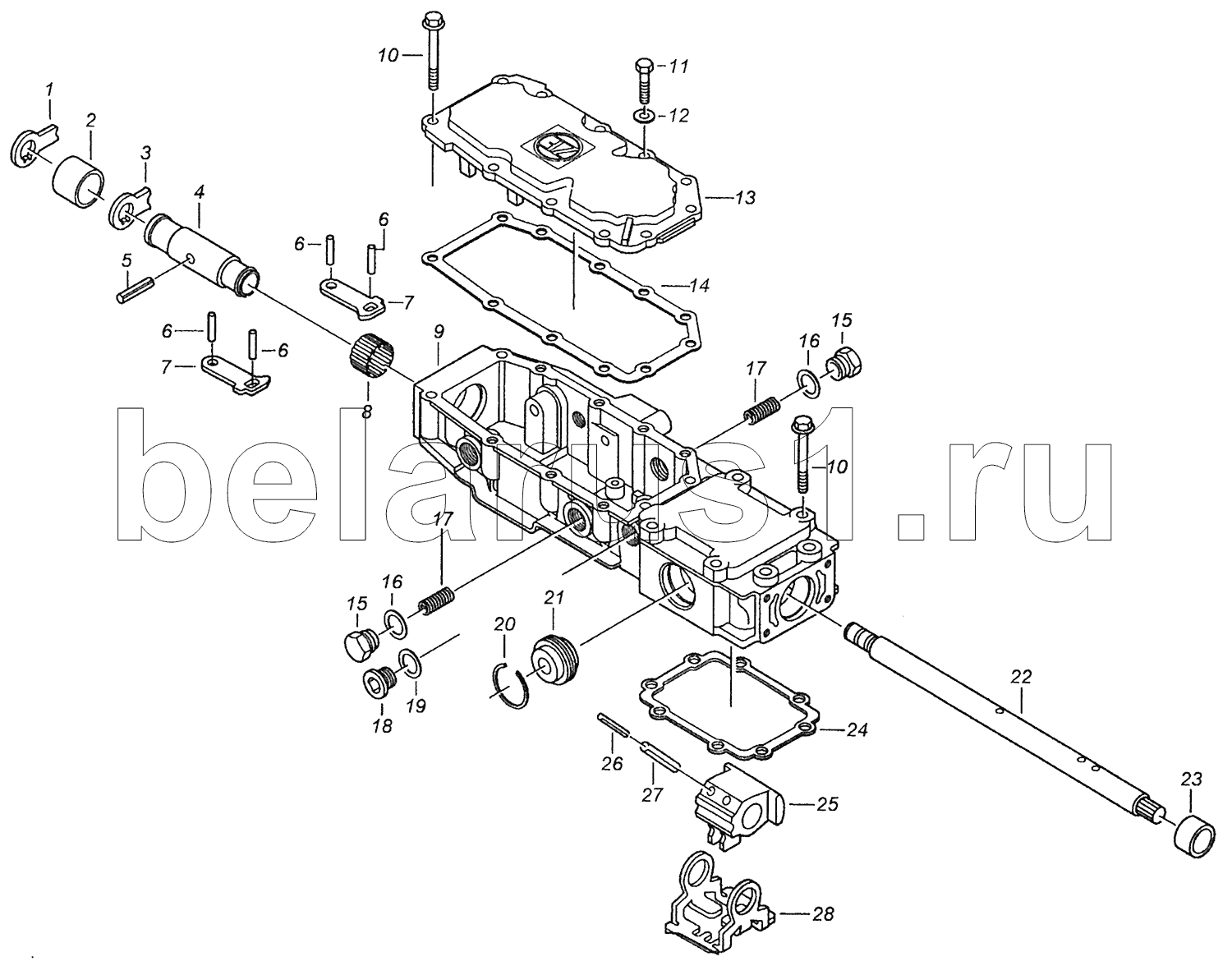

Каталог запасных частей к технике: ZF КПП ZF 16S151. Механизм переключения передач
1
2
3
4
5
6
6
6
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1315307305 | Стопорный лист | |
| 2 | 0730063273 | Втулка | |
| 3 | 1315307111 | Стопорный лист | |
| 4 | 1315307202 | Полый вал | |
| 5 | 0631329117 | Разводной шплинт | |
| 6 | 0631306832 | Цилиндрический шплинт | |
| 7 | 1315307203 | Стопорный рычаг | |
| 8 | 0635303053 | Игольчатая втулка | |
| 9 | 1315307197 | Картер механизма переключения передач | |
| 10 | 0736010203 | Болт | |
| 11 | 0636015321 | Болт | |
| 12 | 0630001075 | Шайба | |
| 13 | 1315307314 | Крышка | |
| 14 | 1315307201 | Прокладка | |
| 15 | 1315307019 | Пробка | |
| 16 | 0730009515 | Уплотнительное кольцо | |
| 17 | 0732041612 | Нажимная пружина | |
| 18 | 0636302045 | Пробка с резьбой | |
| 19 | 0730009515 | Уплотнительное кольцо | |
| 20 | 0630532130 | V-образное кольцо | |
| 21 | 0501209212 | Стопор | |
| 22 | 1315307230 | Вал рычага переключения | |
| 23 | 0730260330 | Разрезная втулка | |
| 24 | 1315307013 | Прокладка | |
| 25 | 1315307188 | Поводок | |
| 25 | 1315307092 | Поводок | |
| 26 | 0631329073 | Разводной шплинт | |
| 27 | 0631329101 | Разводной шплинт | |
| 28 | 1315307308 | Блокирующая деталь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
