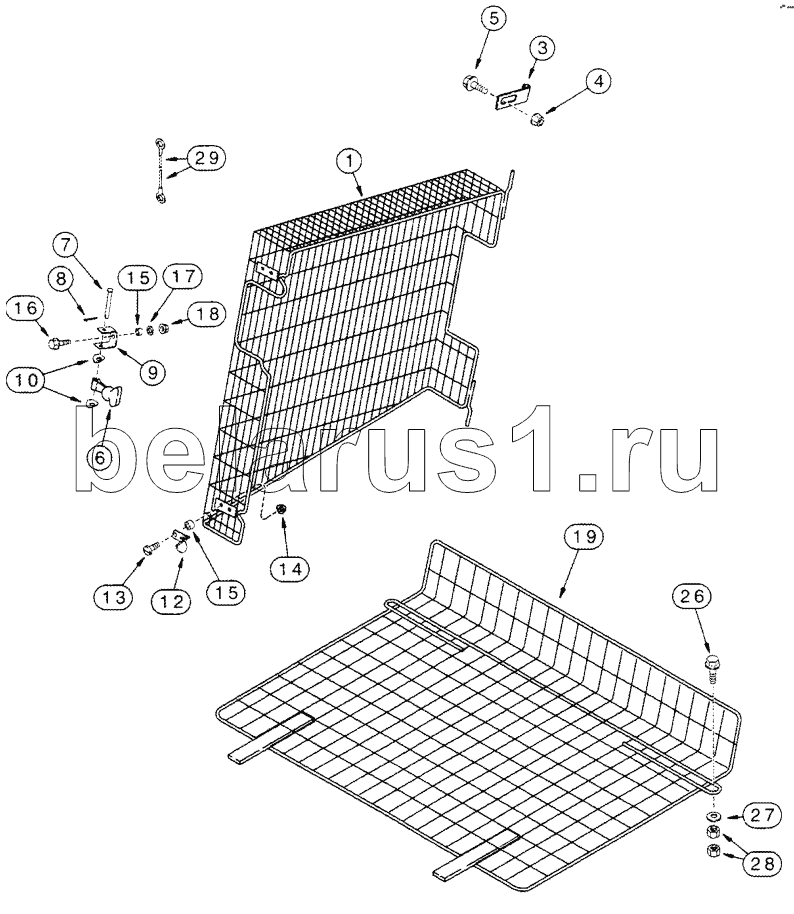

Каталог запасных частей к технике: CASE IH Axial Flow 2388. CLEANING FAN - SHIELDS
1
3
4
5
6
7
8
9
10
12
13
14
15
15
16
17
18
19
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 239930A2 | SHIELD | |
| 3 | 1541763C3 | HINGE | |
| 4 | 231-5145 | NUT | |
| 5 | 409-7512 | BOLT | |
| 6 | 494307C1 | LATCH | |
| 7 | 439-1424 | PIN | |
| 8 | 432-812 | PIN | |
| 9 | 188103C2 | BRACKET | |
| 10 | 1324377C1 | WASHER | |
| 12 | L105124 | HOOK | |
| 13 | 470-11020 | SCREW | |
| 13 | 470-11012 | SCREW | |
| 14 | 231-51409 | NUT | |
| 15 | 1277909C1 | SPACER | |
| 16 | 409-7524 | BOLT | |
| 17 | 495-81121 | WASHER | |
| 18 | 231-5145 | NUT | |
| 19 | 1541759C2 | GUARD | |
| 26 | 409-7624 | BOLT | |
| 27 | 495-81135 | WASHER | |
| 28 | 280136 | NUT | |
| 29 | 132657A2 | CABLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
