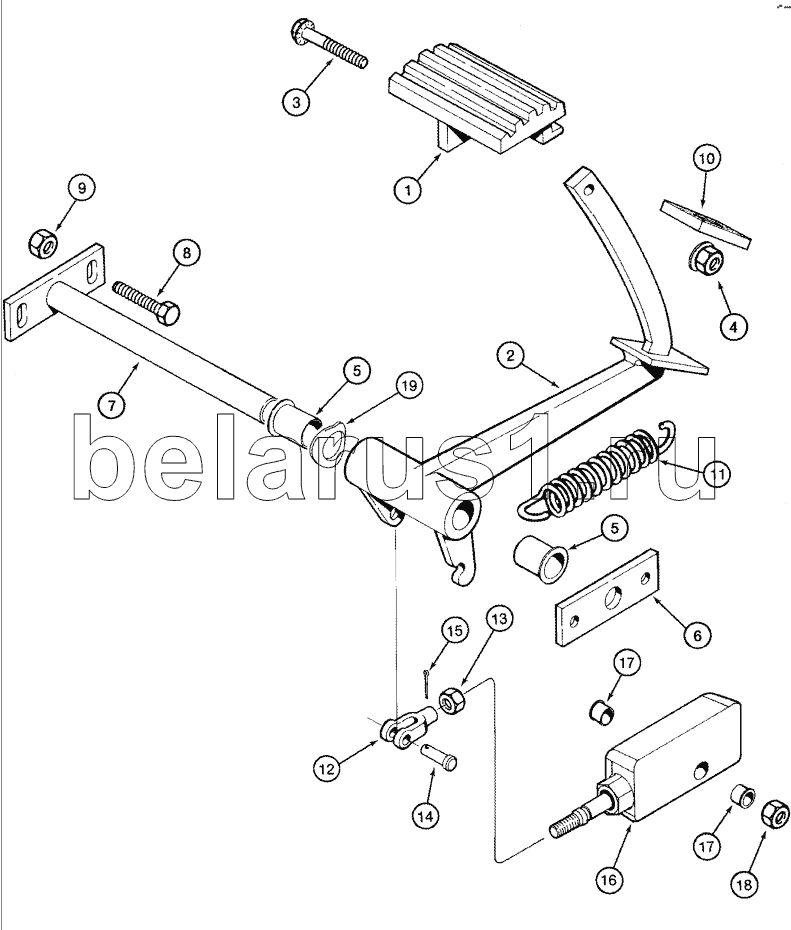

Каталог запасных частей к технике: CASE IH Axial Flow 2388. PEDAL-FOOT-N-INCH
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 119902A1 | PAD | |
| 2 | 119901A3 | PEDAL | |
| 3 | 905-10035 | BOLT | |
| 4 | 825-51410 | NUT | |
| 5 | 72323 | BUSHING | |
| 6 | 1281794C1 | PLATE | |
| 7 | 120160A2 | SHAFT | |
| 8 | 614-8025 | BOLT | |
| 9 | 832-10408 | NUT | |
| 10 | 120159A1 | SEAL | |
| 11 | 182652A1 | SPRING | |
| 12 | 213-125 | CLEVIS | |
| 13 | 425-155 | NUT | |
| 14 | 327-5094 | PIN | |
| 15 | 432-612 | COTTER PIN | |
| 16 | ValveAssy | Valve Assy | |
| 17 | 19-6263 | BEARING | |
| 18 | 425-166 | NUT | |
| 19 | G49413 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
