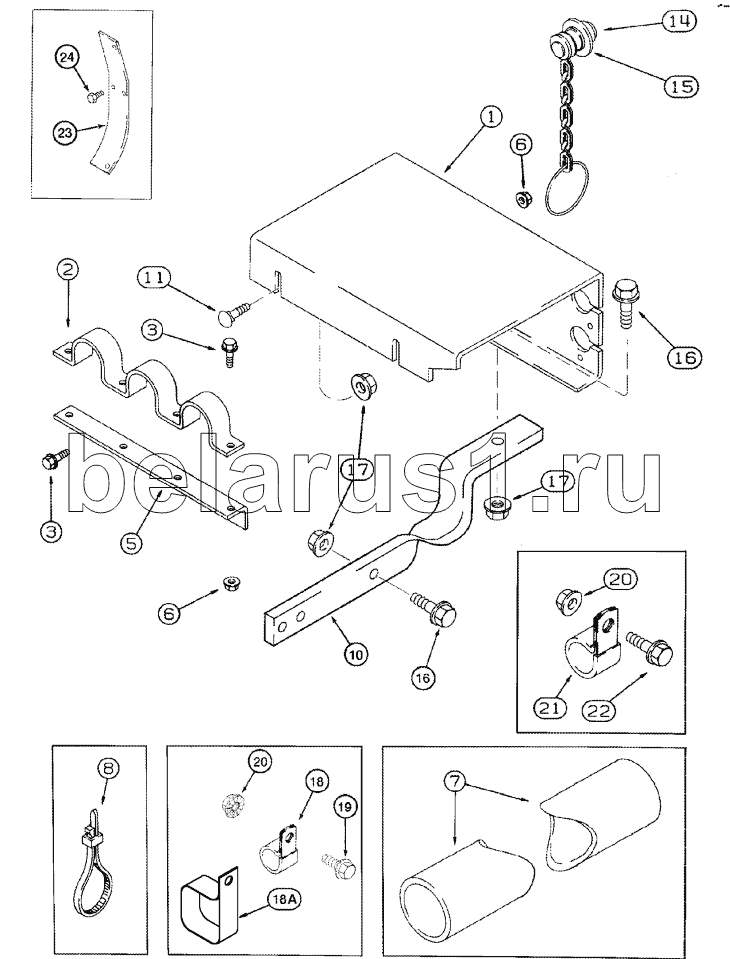

Каталог запасных частей к технике: CASE IH Axial Flow 2388. REEL DRIVE - COUPLING MOUNTING
1
2
3
3
5
6
6
7
8
10
11
14
15
16
16
17
17
18
18A
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 139828A2 | SUPPORT | |
| 2 | 1321990C1 | CLAMP | |
| 3 | 409-7412 | BOLT | |
| 5 | 1321989C2 | SUPPORT | |
| 6 | 231-5144 | NUT | |
| 7 | 395784A1 | SLEEVE | |
| 8 | 306132C1 | STRAP | |
| 10 | 139045A2 | SUPPORT | |
| 11 | 434-620 | BOLT | |
| 14 | 1954133C1 | DUST CAP | |
| 15 | 401758R1 | WASHER | |
| 16 | 409-7612 | BOLT | |
| 17 | 231-5146 | NUT | |
| 18 | 515-25476 | CLAMP | |
| 18A | 1301387C2 | CLIP | |
| 19 | 409-7620 | BOLT | |
| 20 | 231-5146 | NUT | |
| 21 | 485093C1 | CLAMP | |
| 22 | 409-7612 | BOLT | |
| 23 | 294511A1 | SUPPORT | |
| 24 | 477-73816 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
