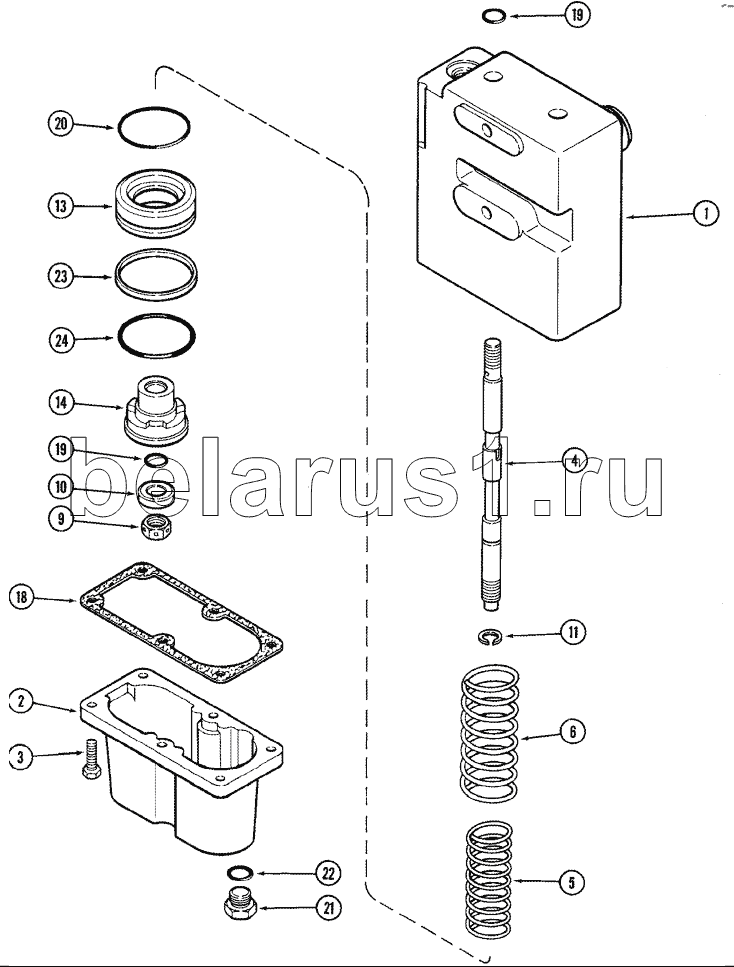

Каталог запасных частей к технике: CASE IH Axial Flow 2388. VALVE ASSY - BRAKES, MASTER
1
2
3
4
5
6
9
10
11
13
14
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 137449A2 | 137449A2 | VALVE | |
| 71487C92 | 71487C92 | KIT | |
| 1 | Body | Body | |
| 2 | 384495R1 | CAP | |
| 3 | 413-414 | BOLT | |
| 4 | Spool | Spool | |
| 5 | 1263125C1 | SPRING | |
| 6 | 1263124C1 | SPRING | |
| 9 | 9411648 | NUT | |
| 10 | 69158C1 | RETAINER | |
| 11 | A27020 | RING | |
| 13 | Piston | Piston | |
| 14 | Piston | Piston | |
| 18 | 384503R2 | GASKET | |
| 19 | O-Ring | O-Ring | |
| 20 | O-Ring | O-Ring | |
| 21 | 76349 | PLUG | |
| 22 | 237-6006 | O-RING | |
| 23 | 1986769C1 | BACK-UP RING | |
| 24 | 238-5135 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
