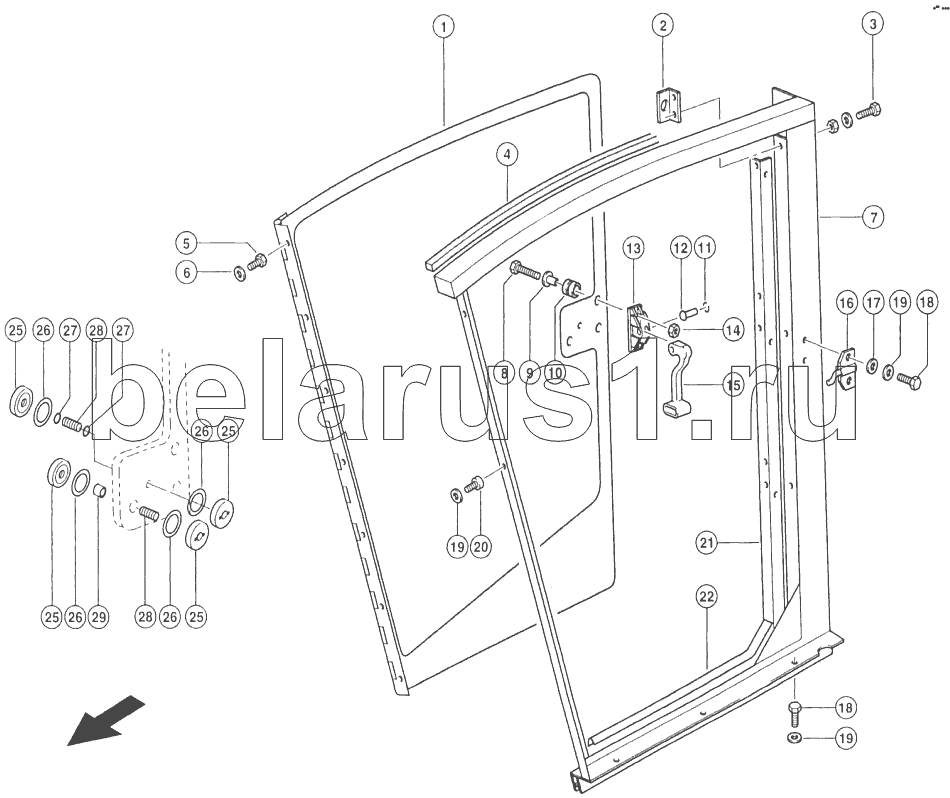

Каталог запасных частей к технике: Franz Kleine SF-10-2. Кабина, боковая стенка правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
25
25
25
25
26
26
26
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 242 227.1 | 242 227.1 | винт с цилиндрической головкой | |
| 239 393.1 | 239 393.1 | ШАЙБА КОНТАКТНАЯ | |
| 236170.0 | 236170.0 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 1 | 069 441.1 | ДВЕРЬ ПРАВАЯ | |
| 2 | 625 677.0 | УГОЛОК | |
| 3 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 4 | 205 593.0 | ПРОФИЛЬ ГЛАВНЫЙ | |
| 5 | 237 465.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 6 | 239 392.0 | ШАЙБА КОНТАКТНАЯ | |
| 7 | 625 653.0 | СТЕНКА БОКОВАЯ ПР | |
| 8 | 237 069.0 | ВИНТ ПОТАЙНОЙ | |
| 9 | 625 821.0 | ШАЙБА ДИСТАНЦ. | |
| 10 | 625 820.0 | НАСАДКА РЕЗИНОВАЯ | |
| 11 | 236 357.0 | ШАЙБА УСТАНОВОЧНАЯ | |
| 12 | 625 819.0 | ПАЛЕЦ | |
| 13 | 625 817.0 | ДЕРЖАТЕЛЬ | |
| 14 | 236170.0 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 15 | 625 818.0 | РУЧКА | |
| 16 | 625 843.3 | ПЛАСТИНА ЗАПОРНАЯ | |
| 17 | 236 913.2 | ШАЙБА | |
| 18 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 19 | 239 393.1 | ШАЙБА КОНТАКТНАЯ | |
| 20 | 237 439 0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 21 | 625 902.0 | УГОЛОК | |
| 22 | 136 570.0 | ПРОФИЛЬ УПЛОТН. | |
| 25 | 625 752.0 | КОЛПАК | |
| 26 | 625 753.0 | ШАЙБА РЕЗИНОВАЯ | |
| 27 | 239 028.0 | УПЛОТНЕНИЕ | |
| 28 | 212 427.0 | ШПИЛЬКА | |
| 29 | 625 725.0 | ТРУБА РАСПОРНАЯ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
