Каталог запасных частей к технике: Gaspardo AF SUPER. Различные компоненты
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20

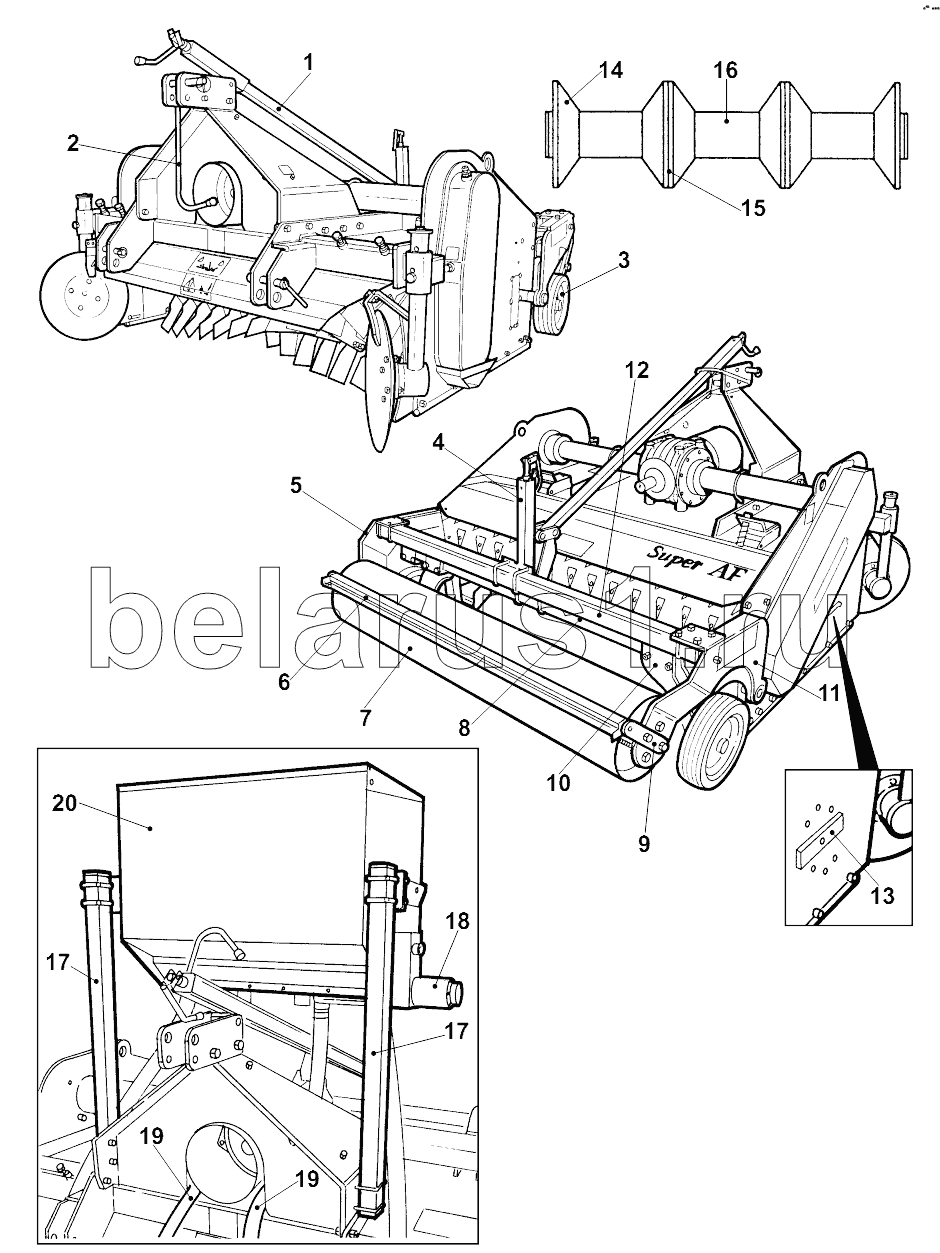

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | EHR000145R | Рукоятка регулировки колес | |
| 2 | EHR000071R | Опора кардана | |
| 3 | EHR000081R | Колесо | |
| 4 | EHR000144R | Рукоятка барабана | |
| 5 | EHR000062R | Левый суппорт барабана | |
| 6 | EHR000107R | Скребок | |
| 6 | EHR000108R | Скребок | |
| 6 | EHR000109R | Скребок | |
| 6 | EHR000110R | Скребок | |
| 6 | EHR000111R | Скребок | |
| 7 | EHR000082R | Барабан | |
| 7 | EHR000083R | Барабан | |
| 7 | EHR000084R | Барабан | |
| 7 | EHR000085R | Барабан | |
| 7 | EHR000086R | Барабан | |
| 8 | EHR000044R | Штанга для колесной опоры | |
| 8 | EHR000043R | Штанга для колесной опоры | |
| 8 | EHR000042R | Штанга для колесной опоры | |
| 8 | EHR000041R | Штанга для колесной опоры | |
| 8 | EHR000040R | Штанга для колесной опоры | |
| 9 | EHR000066R | Суппорт скребка | |
| 10 | EHR000061R | Колесная опора | |
| 11 | EHR000063R | Правый суппорт барабана | |
| 12 | EHR000049R | Штанга для суппорта барабана | |
| 12 | EHR000048R | Штанга для суппорта барабана | |
| 12 | EHR000047R | Штанга для суппорта барабана | |
| 12 | EHR000046R | Штанга для суппорта барабана | |
| 12 | EHR000045R | Штанга для суппорта барабана | |
| 13 | EHR000115R | Защита масленки | |
| 14 | EHR000171R | Боковой конический диск | |
| 15 | EHR000163R | Двойной соединенный диск | |
| 16 | EHR000089R | Гидравлический ролик | |
| 16 | EHR000088R | Гидравлический ролик | |
| 16 | EHR000087R | Гидравлический ролик | |
| 17 | EHR000067R | Суппорт разбрасывателя удобрений | |
| 18 | EHR000143R | Редукторный двигатель | |
| 19 | EHR000039R | Трубы выхода удобрений | |
| 20 | EHR000167R | Разбрасыватель удобрений с 2 выходами | |
| 20 | EHR000166R | Разбрасыватель удобрений с 4 выходами | |
| 20 | EHR000165R | Разбрасыватель удобрений с 6 выходами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
