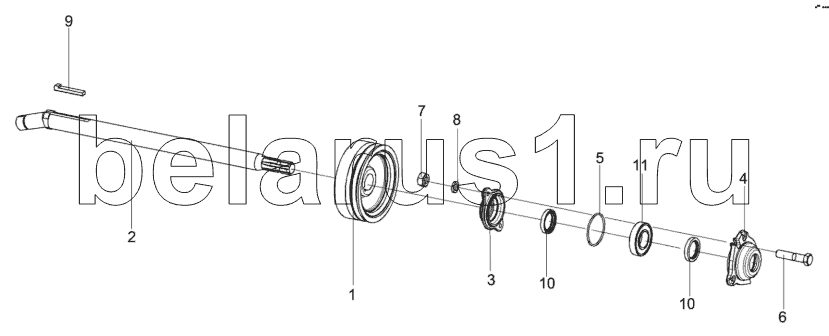

Каталог запасных частей к технике: Гомсельмаш КГС-0200000. Вал привода КГС 0232000
1
2
3
4
5
6
7
8
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0232000 | КГС0232000 | Вал привода | |
| КИС0234000 | КИС0234000 | Крышка | |
| КИС0235000 | КИС0235000 | Корпус | |
| 1 | КГС0232101 | Шкив | |
| 2 | КГС0232601-01 | Цапфа | |
| 3 | КИС0216103А | Крышка подшипника | |
| 4 | КИС0216201А | Корпус подшипника | |
| 5 | Н.026.507 | Кольцо | |
| 6 | БолтМ10-6ех45-7796 | Болт М10-6ех45-7796 | |
| 7 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 8 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 9 | Шпонка14х9х75-24068 | Шпонка 14х9х75-24068 | |
| 10 | 2.2-45х65-8752 | Манжета 2.2-45х65 -8752 | |
| 11 | 11209-28428 | Подшипник 11209-28428 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
