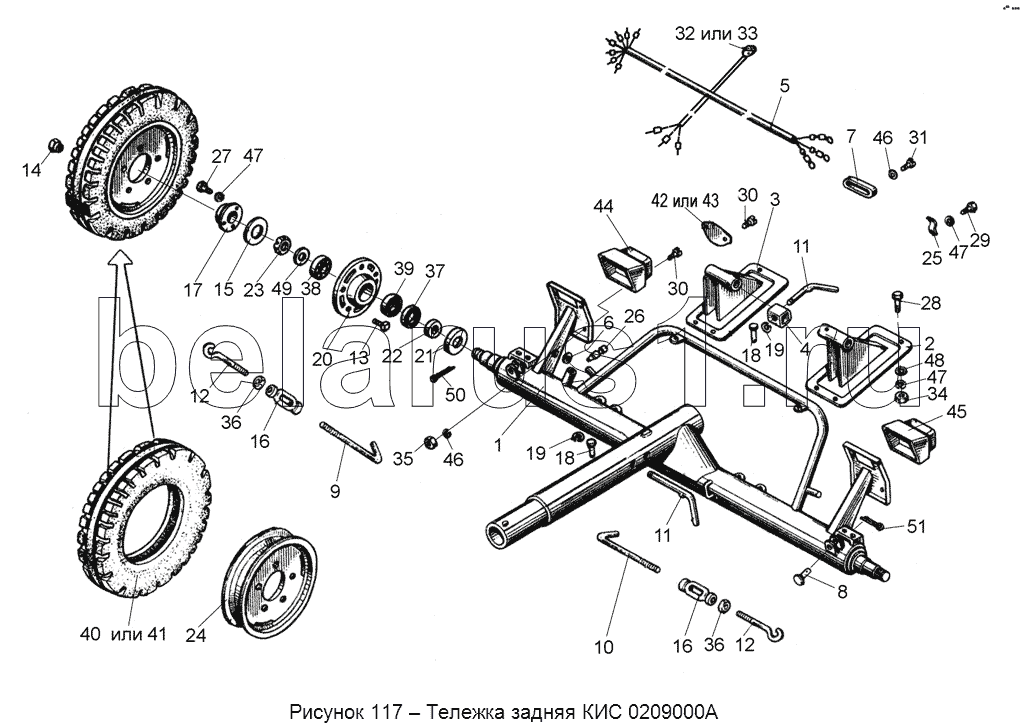

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0209000А Тележка задняя
КИС 0209000А
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
46
47
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0209000А | КИС 0209000А | Тележка задняя | |
| КИС 0209020 | КИС 0209020 | Натяжное устройство | |
| КИС 0209020-01 | КИС 0209020-01 | Устройство натяжное в сборе | |
| КИС 0209160 | КИС 0209160 | Рама со ступицами | |
| КПР 6102020 | КПР 6102020 | Колесо | |
| 1 | КИС 0209010А | Рама | |
| 2 | КИС 0209130А | Стойка | |
| 3 | КИС 0209130А-01 | Стойка | |
| 4 | КИС 0209190 | Подставка | |
| 5 | КИС 0209200 | Жгут | |
| 6 | КИС 0140061-02 | Втулка | |
| 7 | КИС 0140067 | Крышка | |
| 8 | КИС 0209602 | Палец | |
| 9 | КИС 0209603 | Захват верхний | |
| 10 | КИС 0209603-01 | Захват верхний | |
| 11 | КИС 0209604 | Фиксатор | |
| 12 | КИС 0209607 | Захват нижний | |
| 13 | А.04.02.017-01 (40-3103016) | Болт переднего колеса | |
| 14 | А.04.02.018 (40-3103017) | Гайка крепления колеса | |
| 15 | А.04.02.014 (50-3103019) | Прокладка | |
| 16 | АМ 46.02.201-01 | Гайка стяжная М16х110-1 | |
| 17 | КРН 0800415 | Крышка | |
| 18 | КСЛ 0107615 | Чека | |
| 19 | КСЛ 0107616 | Кольцо | |
| 20 | Н.130.02.201-02 | Ступица | |
| 21 | Н.130.02.403-02 | Колпачек | |
| 22 | Н.130.03.601 | Втулка | |
| 23 | Н.130.03.602 | Гайка | |
| 24 | 36-3101010-А2 | Колесо в сборе | |
| 25 | 887-8609035 | Скоба | |
| 26 | 887А-3724039 | Колпак защитный | |
| 27 | Болт М8-6ех16 – 7796 | Болт М8-6ех16 – 7796 | |
| 28 | Болт М8-6ех40 – 7796 | Болт М8-6ех40 – 7796 | |
| 29 | Болт М8-6ех20 – 7802 | Болт М8-6ех20 – 7802 | |
| 30 | Винт В.М6-6ех12 – 17473 | Винт В.М6-6ех12 – 17473 | |
| 31 | Винт В.М6-6ех40 – 17473 | Винт В.М6-6ех40 – 17473 | |
| 32 | Вилка ПС 300А3-3723150-9200 | Вилка ПС 300А3-3723150-9200 | |
| 33 | Вилка В7-1 ЦИКС.687111.003 | Вилка В7-1 ЦИКС.687111.003 | |
| 34 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 | |
| 35 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 | |
| 36 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 | |
| 37 | Манжета 1.2-55х80-1 – 8752 | Манжета 1.2-55х80-1 – 8752 | |
| 38 | Подшипник 7207А – 27365 | Подшипник 7207А – 27365 | |
| 39 | Подшипник 7208А – 27365 | Подшипник 7208А – 27365 | |
| 40 | Шина 5.50-16122НС8 | Шина 5.50-16122НС8 | |
| 41 | Шина 5.50-16Бел256 | Шина 5.50-16Бел256 | |
| 42 | Световозвращатель ФП310Е «О» | Световозвращатель ФП310Е «О» | |
| 43 | Световозвращатель 3202.3731 | Световозвращатель 3202.3731 | |
| 44 | ФП209-3716000 | Фонарь задний левый | |
| 45 | ФП209-3716000Б | Фонарь задний правый | |
| 46 | Шайба 6Т 65Г – 6402 | Шайба 6Т 65Г – 6402 | |
| 47 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 | |
| 48 | Шайба 8.01 – 11371 | Шайба 8.01 – 11371 | |
| 49 | Шайба 2.24.01 – 11371 | Шайба 2.24.01 – 11371 | |
| 50 | Шплинт 5х40 – 397 | Шплинт 5х40 – 397 | |
| 51 | Шплинт 5х45 – 397 | Шплинт 5х45 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
