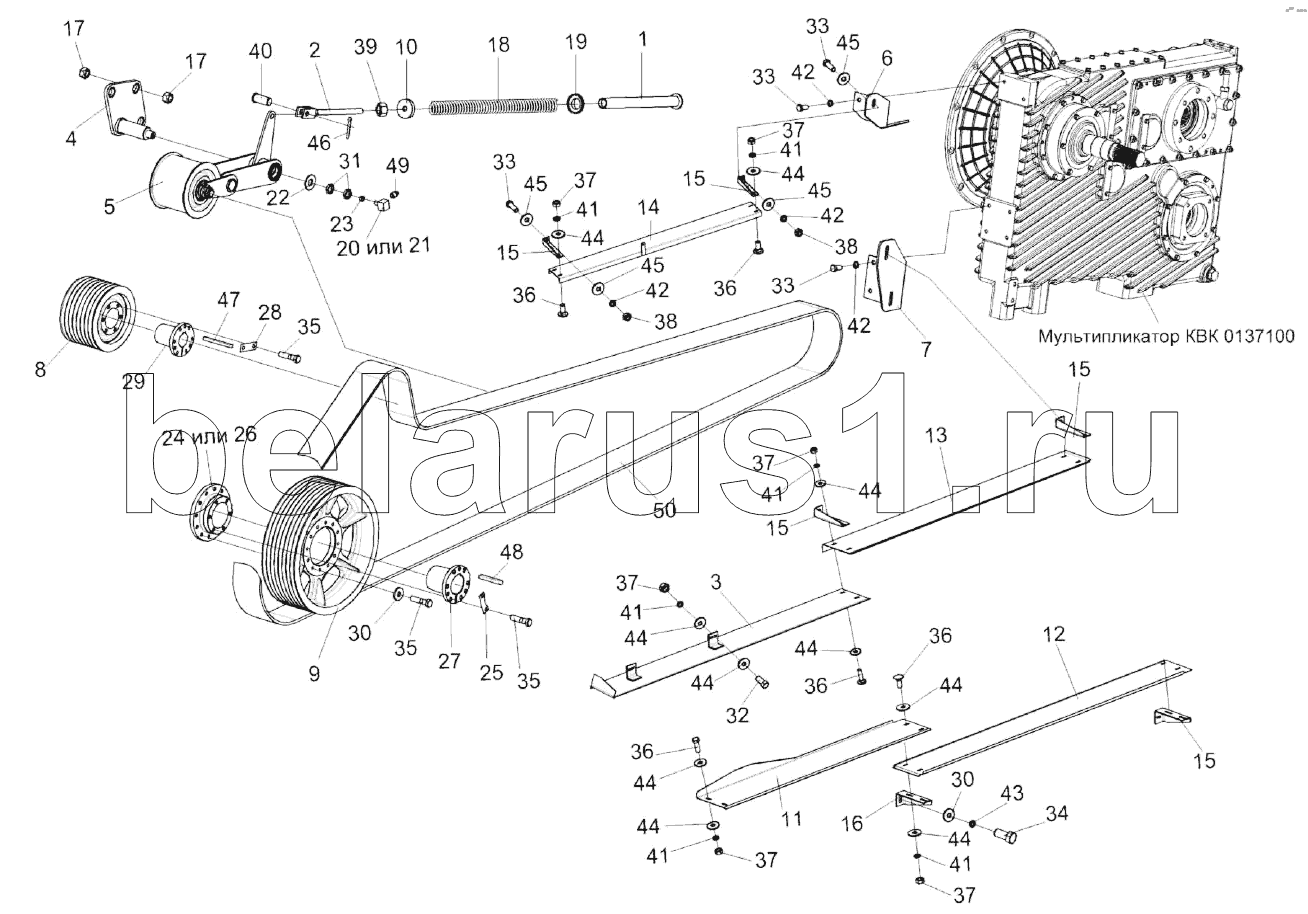

Каталог запасных частей к технике: Гомсельмаш КВК-8060. Привод измельчающего барабана КВК 0130000
/44.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
33
34
35
35
35
36
36
36
36
36
37
37
37
37
37
37
38
38
39
40
41
41
41
41
41
41
42
42
42
42
43
44
44
44
44
44
44
44
44
44
44
45
45
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0130000 | КВК0130000 | Привод измельчающего барабана | |
| КВК0130030 | КВК0130030 | Шкив | |
| 1 | КВК0130180 | Гильза | |
| 2 | КВК0130190 | Вилка | |
| 3 | КВК0130240 | Щиток | |
| 4 | КВК0130250 | Опора | |
| 5 | КВК0130270 | Рычаг | |
| 6 | КВК0130320 | Кронштейн | |
| 7 | КВК0130330 | Кронштейн | |
| 8 | КВК0130101 | Шкив | |
| 9 | КВК0130115 | Шкив | |
| 10 | КВК0130408 | Опора | |
| 11 | КВК0130411 | Щиток | |
| 12 | КВК0130432 | Щиток | |
| 13 | КВК0130434 | Щиток | |
| 14 | КВК0130435 | Щиток | |
| 15 | КВК0130441 | Кронштейн | |
| 16 | КВК0130442 | Кронштейн | |
| 17 | КВК0130604 | Гайка | |
| 18 | КВК0130608 | Пружина | |
| 19 | КВК0130616 | Опора | |
| 20 | КВС-1-0100606 | Штуцер | |
| 21 | КВС-1-0100607 | Штуцер | |
| 22 | КВС-1-0115431 | Шайба | |
| 23 | КВС-1-0115624 | Гайка | |
| 24 | КВС-1-0130304 | Фланец | |
| 25 | КВС-1-0130407 | Пластина | |
| 26 | КВС-1-0130604 | Фланец | |
| 27 | КВС-1-0130606 | Ступица | |
| 28 | КВС-1-0133408А | Пластина | |
| 29 | КВС-1-0133609 | Ступица | |
| 30 | КЗР0202682 | Шайба | |
| 31 | ПКК0135665 | Гайка специальная | |
| 32 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 | |
| 33 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 | |
| 34 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 | |
| 35 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 | |
| 36 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 | |
| 37 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 38 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 39 | ГайкаМ20-6G-5915 | Гайка М20-6G-5915 | |
| 40 | Ось6-20b12х45-9650 | Ось 6-20b12х45-9650 | |
| 41 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 42 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 | |
| 43 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 44 | ШайбаA8.01-6958 | Шайба A 8.01-6958 | |
| 45 | ШайбаA10.01-6958 | Шайба A 10.01-6958 | |
| 46 | Шплинт5х28-397 | Шплинт 5х28-397 | |
| 47 | Шпонка16х10х140-23360 | Шпонка 16х10х140-23360 | |
| 48 | Шпонка20х12х140-23360 | Шпонка 20х12х140-23360 | |
| 49 | Масленка1.2-19853 | Масленка 1.2-19853 | |
| 50 | 8HB9100La | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
