Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Колесо зубчатое МК-23М.03.210
/98.gif)
1
2
3
4
5
6
7

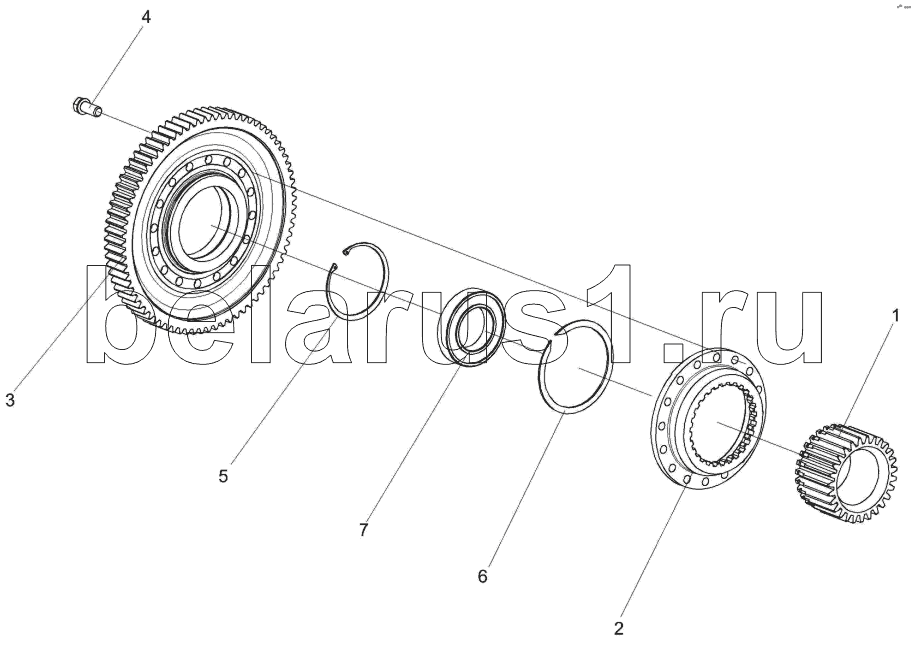

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МК-23М.03.210 | МК-23М.03.210 | Колесо зубчатое | |
| 1 | МК-23М.03.646 | Шестерня солнечная | |
| 2 | МК-23М.03.647 | Муфта соединительная | |
| 3 | МК-23М.03.651 | Колесо зубчатое | |
| 4 | УЭС0100603А | Болт | |
| 5 | В145-13940 | Кольцо В145-13940 | |
| 6 | В130-13943 | Кольцо В130-13943 | |
| 7 | 215-8338 | Подшипник 215-8338 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
