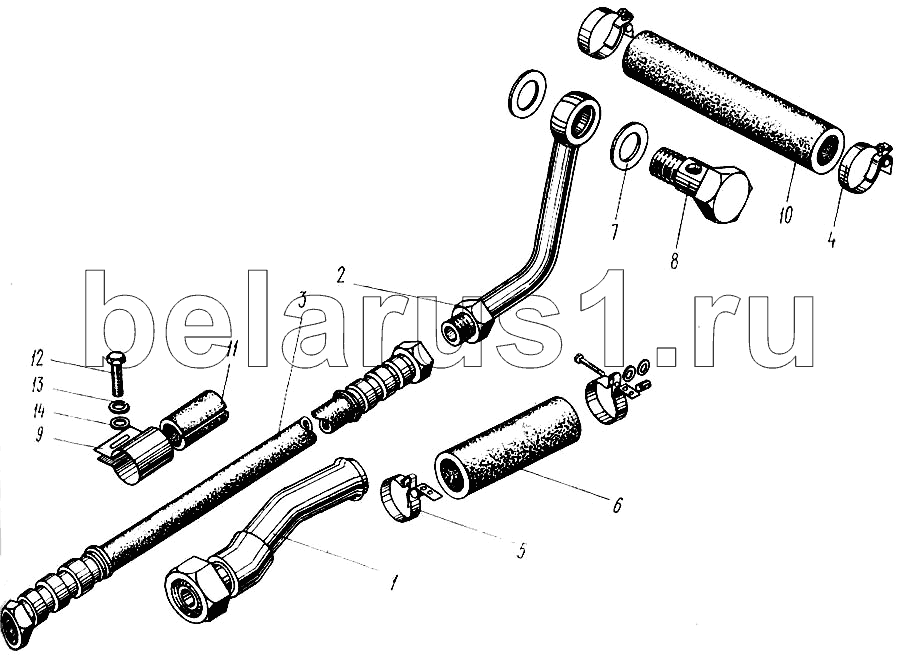

Каталог запасных частей к технике: ХТЗ Т-150. Маслопроводы гидросистемы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.54.001-1 | 150.54.001-1 | Маслопроводы гидросистемы | |
| 1 | 150.54.012-2 | Маслопровод всасывания | |
| 2 | 150.54.013 | Маслопровод нагнетания | |
| 3 | Н.036.85.760 | Рукав высокого давления 16, армированный | |
| 4 | хСВ-35Ц15Хр | Хомутик стяжной винтовой | |
| 5 | ХСВ-43Ц15Хр | Хомутик стяжной винтовой | |
| 6 | 150.54.104-1 | Шланг всасывания | |
| 7 | 14.54.105 | Шайба | |
| 8 | 74.54.422 | Болт зажимной | |
| 9 | 74.54.441 | Скоба | |
| 10 | 150.55.149 | Шланг | |
| 11 | 150.55.189 | Трубка резиновая | |
| 12 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | |
| 13 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 14 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
