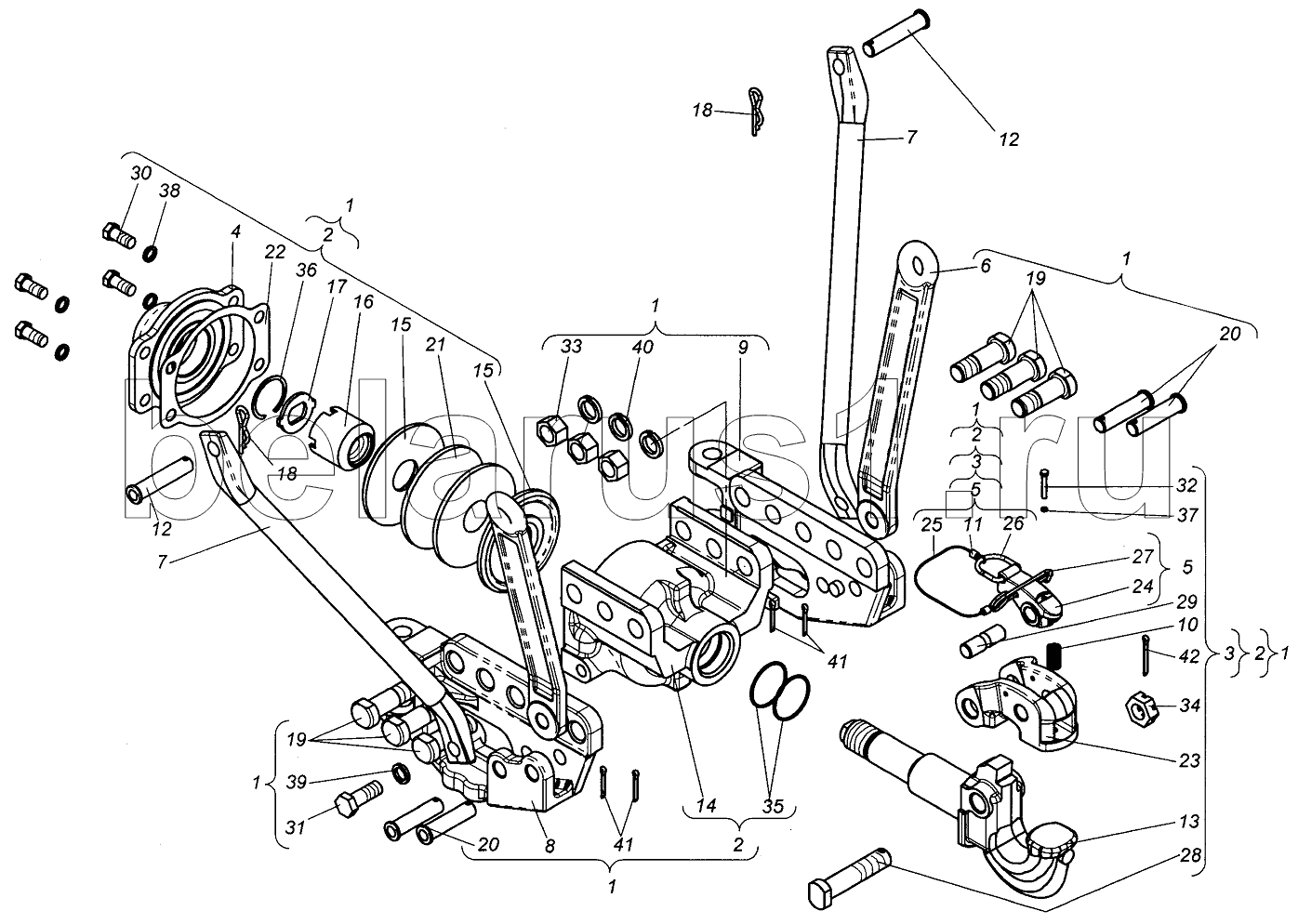

Каталог запасных частей к технике: ХТЗ Т-151К. Устройство тягово–сцепное
120.58.001
1
1
1
1
1
1
1
2
2
2
2
3
3
4
5
5
6
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120.58.001 | 120.58.001 | Устройство тягово-сцепное | |
| 1 | 120.58.013 | Корпус с кронштейнами | |
| 2 | 151М.58.015 | Крюк с амортизатором | |
| 3 | 151М.58.017 | Крюк с защелкой | |
| 4 | 151М.58.018 | Крышка | |
| 5 | 151.58.019 | Защёлка | |
| 6 | 120.58.103 | Серьга раскоса | |
| 7 | 120.58.104 | Растяжка | |
| 8 | 120.58.109 | Кронштейн левый | |
| 9 | 120.58.110 | Кронштейн правый | |
| 10 | 16-127А | Пружина | |
| 11 | 54.48.610 | Втулка | |
| 12 | 125.58.192 | Ось | |
| 13 | 151М.58.102 | Крюк | |
| 14 | 151М.58.108 | Корпус | |
| 15 | 151.58.112А | Шайба упорная | |
| 16 | 151М.58.113 | Гайка | |
| 17 | 151М.58.116 | Шайба | |
| 18 | 151.58.121 | Шплинт | |
| 19 | 151.58.126-2 | Палец | |
| 20 | 151.58.127-2 | Ось 6-22h 12х90 ГОСТ 9650-80 | |
| 21 | 151М.58.129 | Виброизолятор | |
| 22 | 151М.58.130 | Прокладка | |
| 23 | 151.58.136 | Скоба | |
| 24 | 151.58.140 | Защёлка | |
| 25 | 151.58.141 | Канат | |
| 26 | 151.58.142 | Кольцо | |
| 27 | 151.58.143 | Стопор | |
| 28 | 151.58.144 | Палец | |
| 29 | 151.58.146 | Палец | |
| 30 | М16х35.7796 | Болт (d=16, l=35, L0=35, H=9, S=22) | |
| 31 | М20х55.7796 | Болт | |
| 32 | М6х40.7798 | Болт | |
| 33 | М27х2.2524 | Гайка | |
| 34 | М27х2.5919 | Гайка | |
| 35 | 065-070-30-2-2.9833 | Кольцо | |
| 36 | 2В62.13941 | Кольцо | |
| 37 | 6 65Г.6402 | Шайба | |
| 38 | 16 65Г.6402 | Шайба | |
| 39 | 20 65Г.6402 | Шайба | |
| 40 | 27 65Г.6402 | Шайба | |
| 41 | 5х36.397 | Шплинт | |
| 42 | 5х50.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
