Каталог запасных частей к технике: KRONE BIG-M-400. P.T.O shaftss-ByPy
/160.gif)
1
2
3
4
4
5
5
6
6
7
9
10
11
12
13
14
15
16
17
18
19

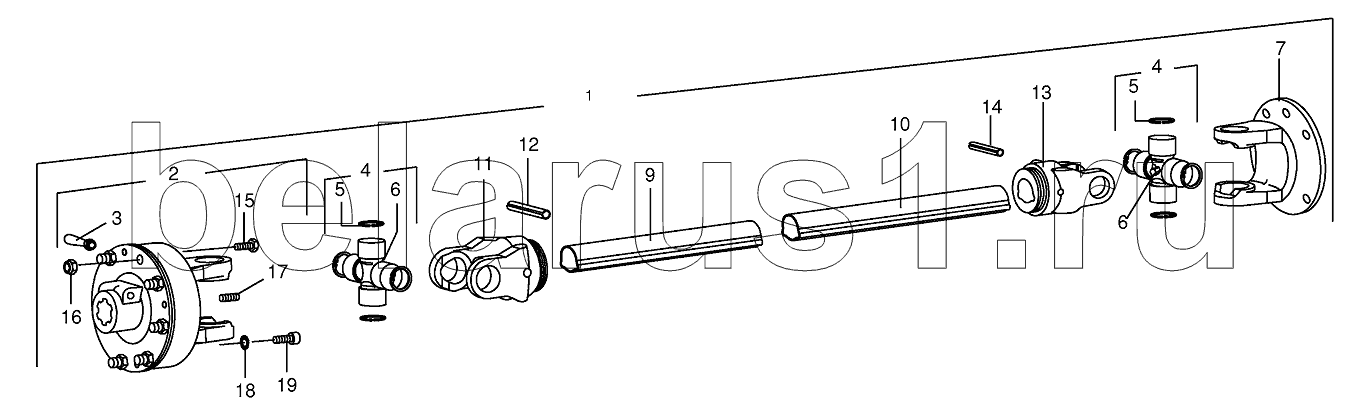

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009561621 | 009561621 | Friction disc | |
| 1 | 270010980 | Pto drive shaft | |
| 2 | 270015670 | Friction clutch | |
| 3 | 009562690 | Clamping screw | |
| 4 | 009562151 | Cross assy | |
| 5 | 009116030 | Circlip | |
| 6 | 009191060 | Grease niple | |
| 7 | 270015680 | Flange yoke | |
| 9 | 009563730 | Profile tube- outside | |
| 10 | 009563720 | Profile tube-inside | |
| 11 | 009563211 | Inner yoke for female tube | |
| 12 | 009127211 | Roll pin | |
| 13 | 009563191 | Inner yoke for male tube | |
| 14 | 009127192 | Roll pin | |
| 15 | 009014360 | Hex head bolt | |
| 16 | 009087580 | Locknut | |
| 17 | 270015690 | Floating screw | |
| 18 | 009099070 | Detent edged washer | |
| 19 | 009031082 | Allen screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
