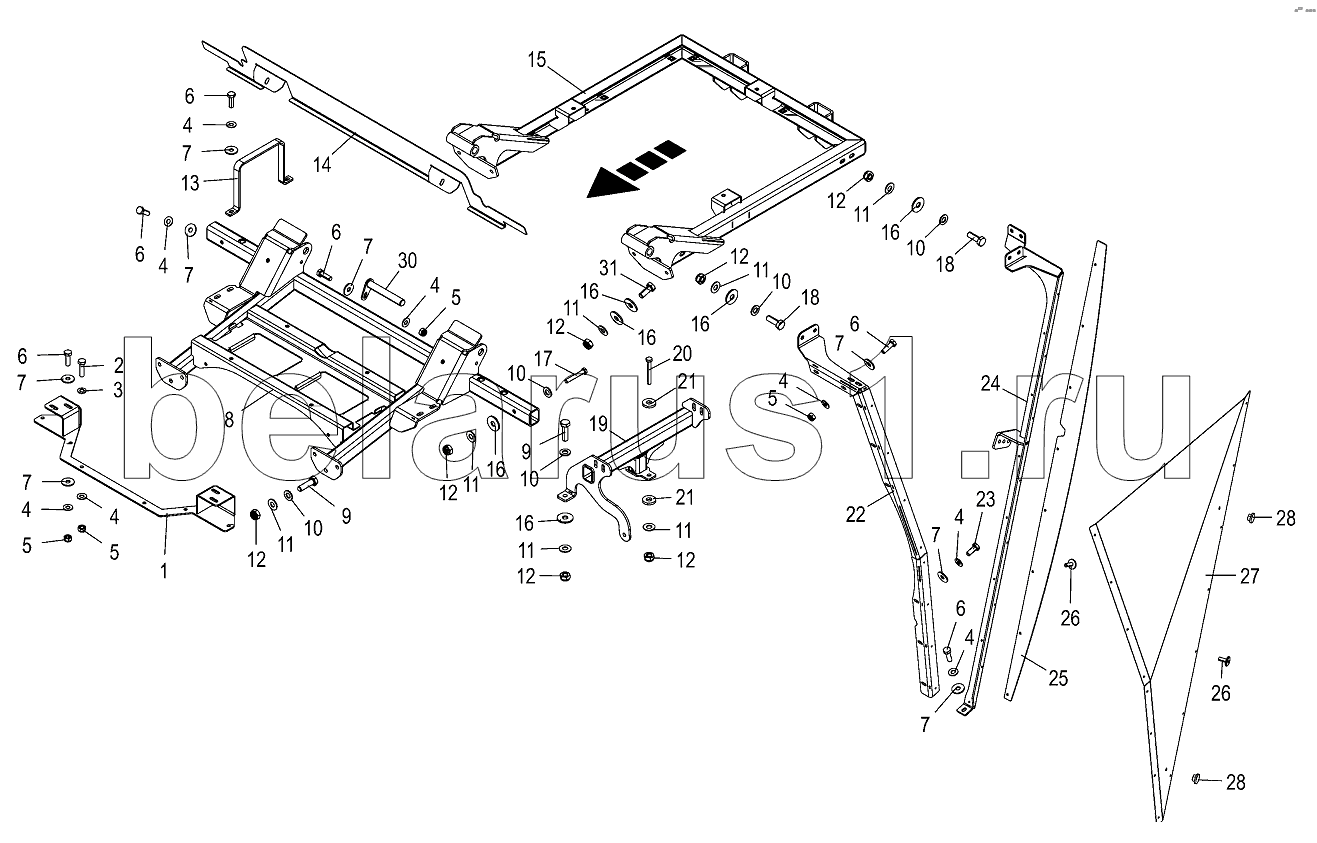

Каталог запасных частей к технике: KRONE BIG-M-420. Panelling frame/Cladding-back top
/100.gif)
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
9
10
10
10
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
15
16
16
16
16
16
16
17
18
19
19
19
20
21
21
22
22
23
24
24
25
26
26
27
27
28
28
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200168820 | Support | |
| 2 | 009006170 | Hex head bolt | |
| 3 | 009104130 | Washer | |
| 4 | 009099081 | Detent edged washer | |
| 5 | 009087060 | Locknut | |
| 6 | 009006160 | Hex head bolt | |
| 7 | 009106030 | Washer | |
| 8 | 200170870 | Roof frame | |
| 9 | 009006380 | Hex head bolt | |
| 10 | 009104140 | Washer | |
| 11 | 009099091 | Detent edged washer | |
| 12 | 009087580 | Locknut | |
| 13 | 200162910 | Clamping bar coolant comp. | |
| 14 | 200166860 | Deflector plate | |
| 15 | 200166180 | Roof inner frame | |
| 16 | 900001210 | Washer | |
| 17 | 009014370 | Hex head bolt | |
| 18 | 009006370 | Hex head bolt | |
| 19 | 200166830 | Frame lateral flap lh | |
| 19 | 200166800 | Frame lateral flap right | |
| 20 | 009014380 | Hex head bolt | |
| 21 | 009103611 | Washer | |
| 22 | 200165770 | Gusset plate | |
| 22 | 200165920 | Gusset plate rh. | |
| 23 | 009006140 | Hex head bolt | |
| 24 | 200165910 | Rear support rh. | |
| 24 | 200165750 | Rear support lh | |
| 25 | 200165880 | Sealing plate | |
| 26 | 009142370 | Blind rivet | |
| 27 | 200165860 | Side wall left | |
| 27 | 200165940 | Side wall right | |
| 28 | 009250060 | Sealing plug | |
| 29 | 009389822 | Rubber strip-Id.-no.= 1m | |
| 30 | 003528601 | Pin | |
| 31 | 009006360 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
