Каталог запасных частей к технике: KRONE BIG-M-I. Compressor (air conditioner)
1
2
3
4
5
5
6
6
6
7
8
8
8
8
9
9
9
9
10
11

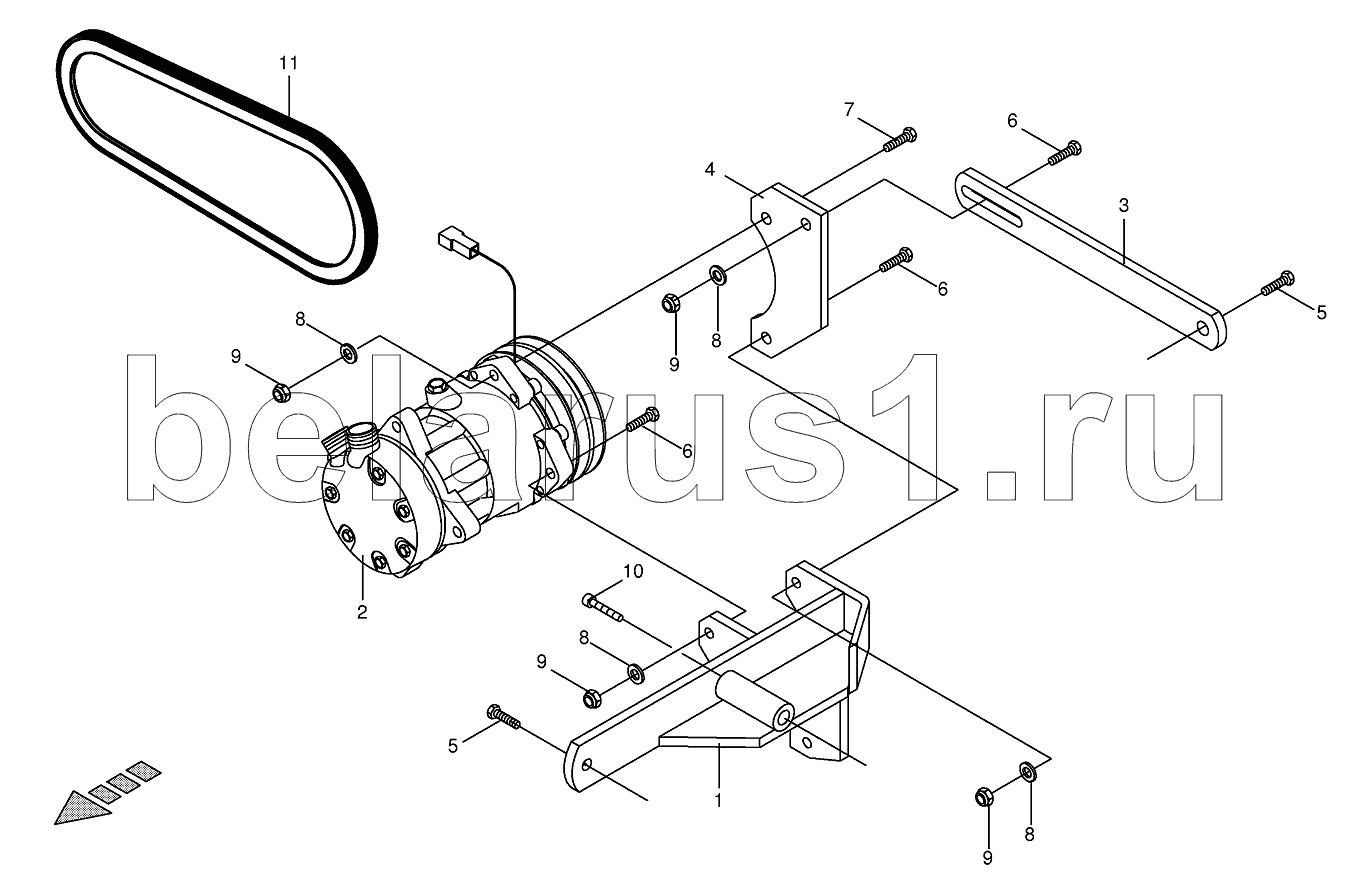

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002295400 | Support | |
| 2 | 009385600 | Compressor for air conditioner | |
| 3 | 002295420 | Adjustable fitting | |
| 4 | 002295430 | Mounting strap | |
| 5 | 009002480 | Hex head bolt | |
| 6 | 009006370 | Hex head bolt | |
| 7 | 009014310 | Hex head bolt | |
| 8 | 009104140 | Washer | |
| 9 | 009087580 | Locknut | |
| 10 | 009002510 | Hex head bolt | |
| 11 | 009215280 | V-belt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
