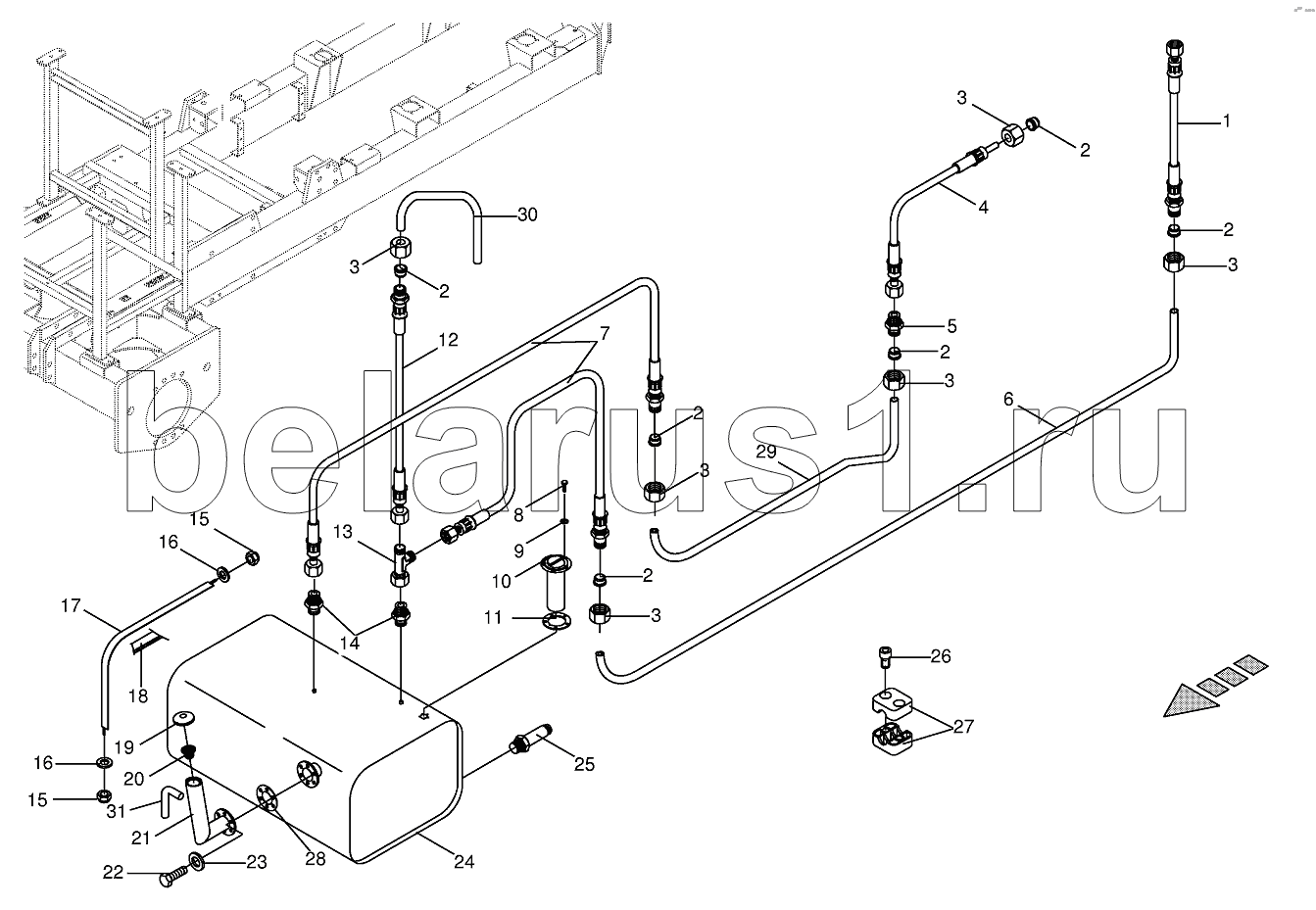

Каталог запасных частей к технике: KRONE BIG-M-I. Diesel fuel tank
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 009200060 | Disel hose | |
| 2 | 009210461 | Cutting ring | |
| 3 | 009212060 | Nozzle disc cap | |
| 4 | 009200070 | Disel hose | |
| 5 | 009210541 | Connector | |
| 6 | 002307220 | Hydraulic line | |
| 7 | 009200080 | Disel hose | |
| 8 | 009002920 | Hex head bolt | |
| 9 | 009100310 | Spring washer | |
| 10 | 003022370 | Dipping tube-type sensor-incl. gasket | |
| 11 | 009400460 | Gasket | |
| 12 | 009200350 | Disel hose | |
| 13 | 009210791 | Adjustable L connection | |
| 14 | 009209011 | Male connector | |
| 15 | 009087060 | Locknut | |
| 16 | 009104130 | Washer | |
| 17 | 002295281 | Tension band | |
| 18 | 009385560 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 19 | 009400470 | Oil tank filler cap | |
| 20 | 009400480 | Cylindrical sieve | |
| 21 | 009400490 | Filler neck | |
| 22 | 009006160 | Hex head bolt | |
| 23 | 009104130 | Washer | |
| 24 | 002295060 | Diesel tank | |
| 25 | 003025100 | Levelling switch | |
| 26 | 009030450 | Allen screw | |
| 27 | 009251071 | Tube clamp-2 halves | |
| 27 | 009251050 | Tube clamp-2 halves | |
| 28 | 009400500 | Gasket | |
| 29 | 002307210 | Hydraulic line | |
| 31 | 009400510 | PVC hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
