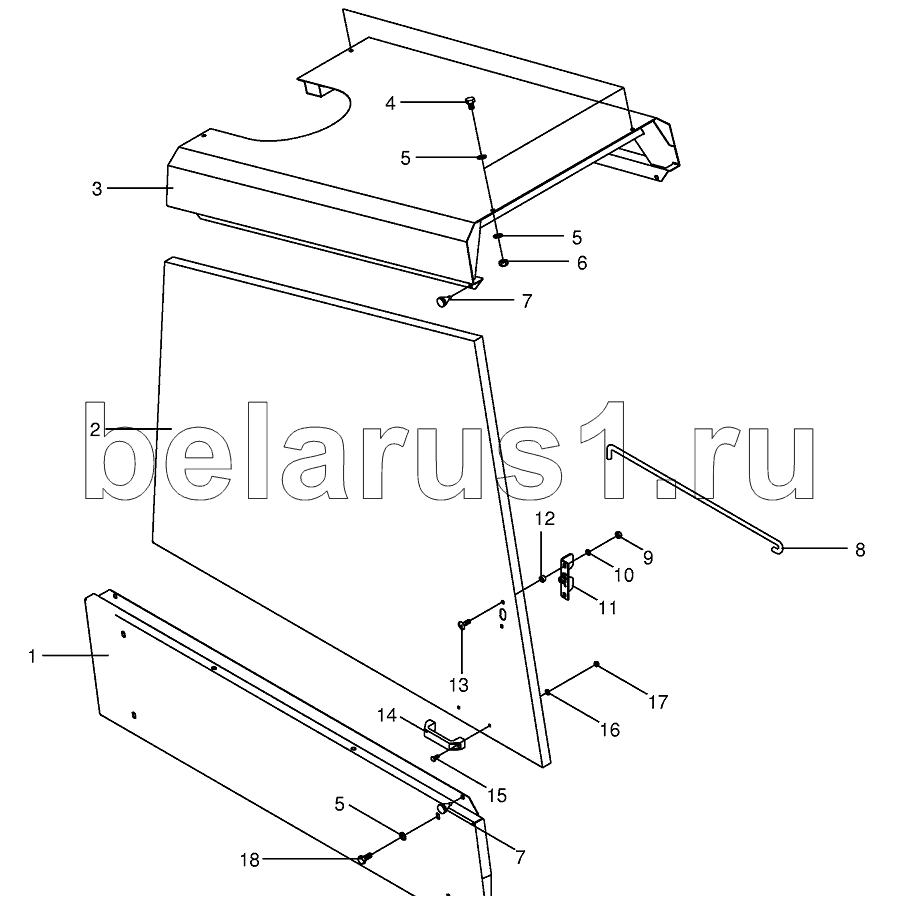

Каталог запасных частей к технике: KRONE BIG-M-I. Engine guards
1
2
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002308820 | Engine guard | |
| 2 | 002309130 | Engine flap-left | |
| 2 | 002309150 | Engine flap-right | |
| 3 | 002309050 | Engine cover | |
| 4 | 009006320 | Hex head bolt | |
| 5 | 009099091 | Detent edged washer | |
| 6 | 009082120 | Hex nut | |
| 7 | 009242620 | Ruber grommet | |
| 8 | 002306140 | Hook | |
| 9 | 009082100 | Hex nut | |
| 10 | 009099081 | Detent edged washer | |
| 11 | 009389841 | Gate lock | |
| 12 | 002762020 | Spacer tube | |
| 13 | 009052320 | Coach bolt | |
| 14 | 009249150 | Hand grip | |
| 15 | 009006120 | Hex head bolt | |
| 16 | 009104111 | Washer | |
| 17 | 009087041 | Locknut |
