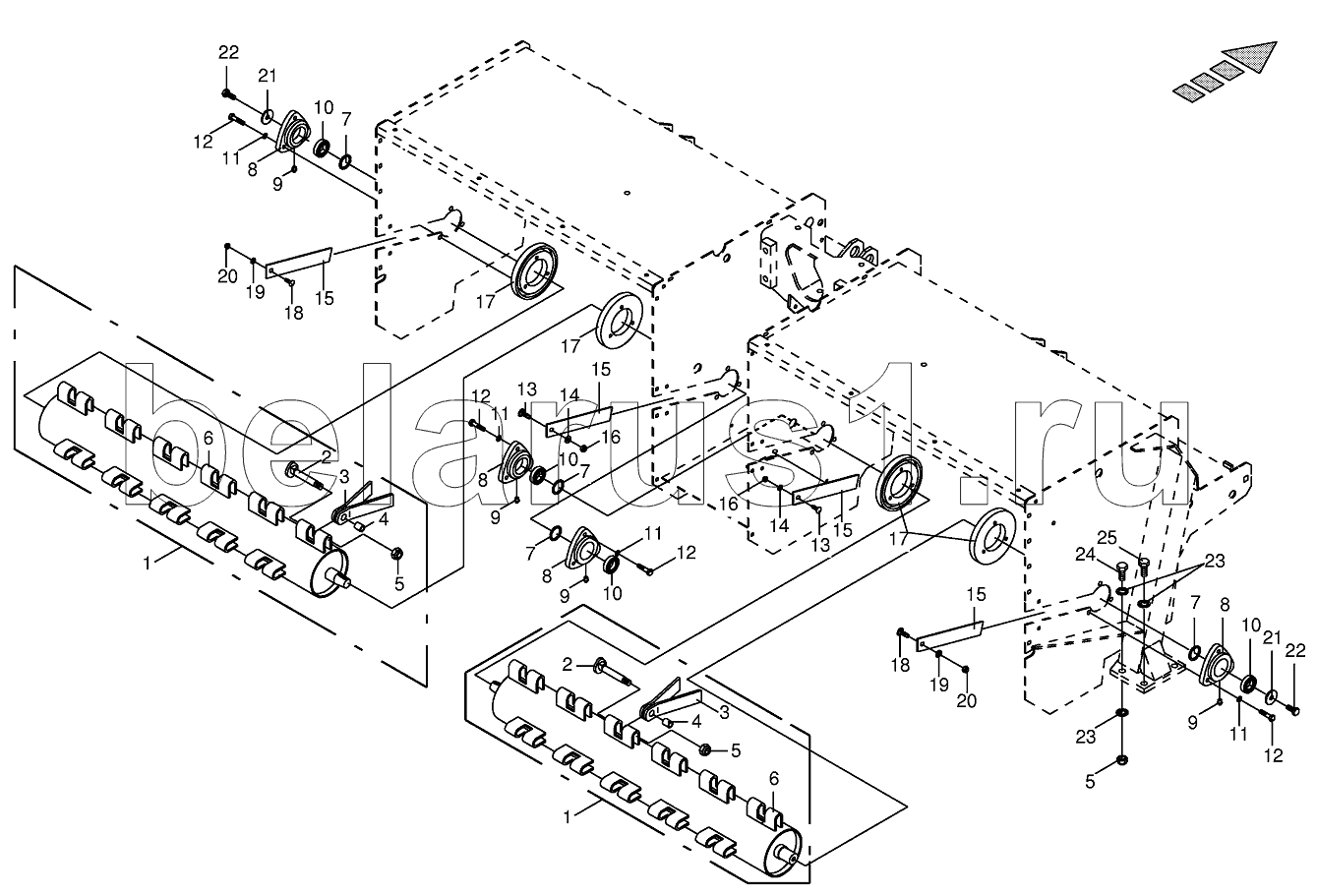

Каталог запасных частей к технике: KRONE BIG-M-I. Finger rotor, assembled
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002299200 | Tine rotor shaft | |
| 2 | 002505000 | Tine axle | |
| 3 | 002505503 | Tine | |
| 4 | 009357130 | Clamp bush | |
| 5 | 009087161 | Locknut | |
| 6 | 002502590 | Tine bar | |
| 7 | 009111361 | Shim ring | |
| 8 | 009341300 | Flange bearing | |
| 9 | 009191050 | Grease niple | |
| 10 | 009346170 | Grooved ball bearing | |
| 11 | 009099091 | Detent edged washer | |
| 12 | 009010612 | Hex head bolt | |
| 13 | 009047300 | Coach bolt | |
| 14 | 009104130 | Washer | |
| 15 | 002293770 | Plate | |
| 16 | 009087060 | Locknut | |
| 17 | 002299271 | Stripper | |
| 18 | 009047512 | Coach bolt | |
| 19 | 009104140 | Washer | |
| 20 | 009087580 | Locknut | |
| 21 | 009106431 | Washer | |
| 22 | 009006560 | Hex head bolt | |
| 23 | 009099121 | Detent edged washer | |
| 24 | 009006760 | Hex head bolt | |
| 25 | 009006740 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
