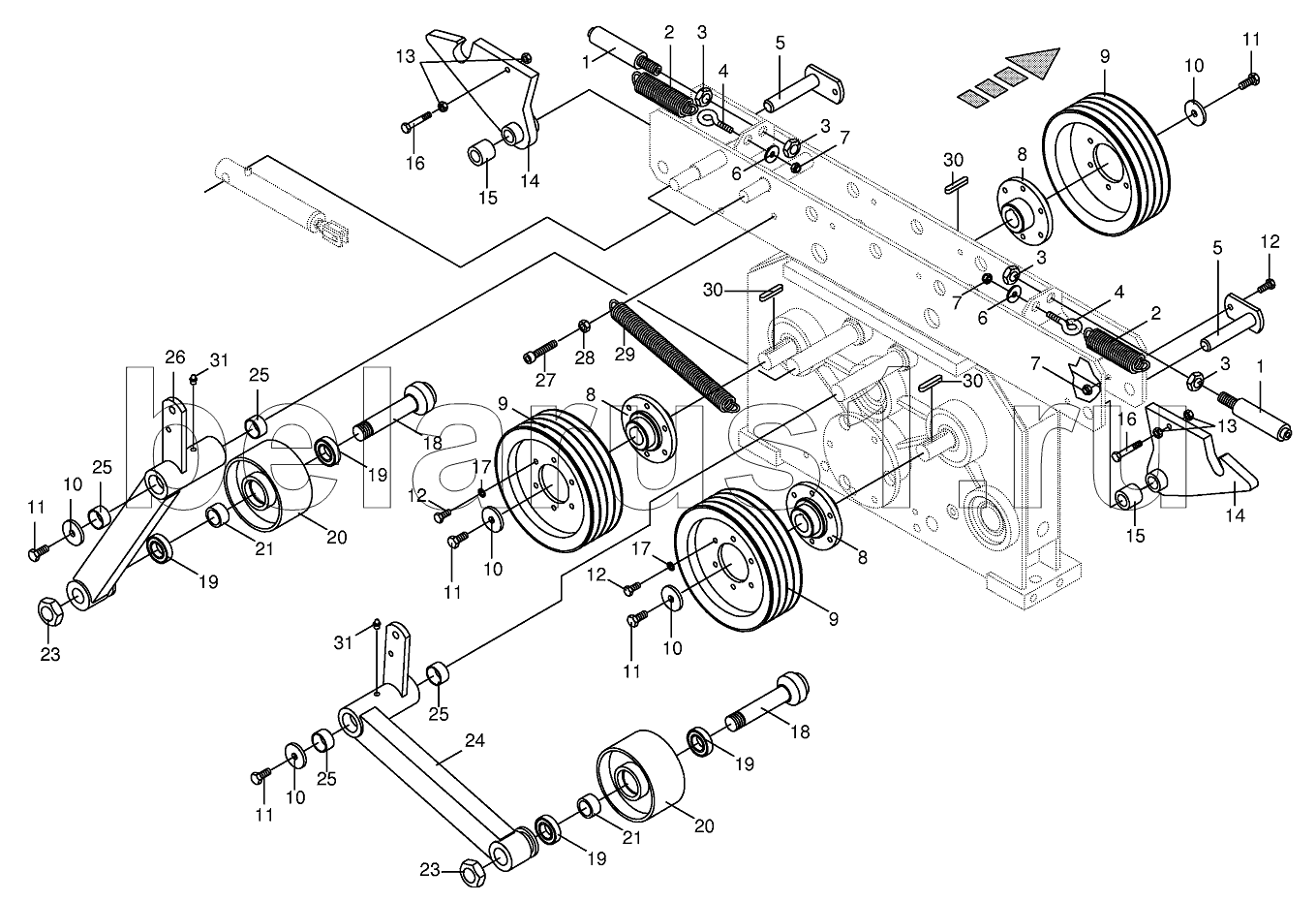

Каталог запасных частей к технике: KRONE BIG-M-I. Tensioning device on central gearbox
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
23
23
24
25
25
25
25
26
27
28
29
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002810250 | Hydraulic cylinder-Seal kit not available | |
| 2 | 002500674 | Tension spring | |
| 3 | 009085251 | Hex nut-low form | |
| 4 | 009183150 | Eye screw | |
| 5 | 002291290 | Pin | |
| 6 | 009103530 | Washer | |
| 7 | 009087580 | Locknut | |
| 8 | 002291100 | Hub | |
| 9 | 002509020 | V-belt pulley | |
| 10 | 002291110 | Washer | |
| 11 | 009006560 | Hex head bolt | |
| 12 | 009006360 | Hex head bolt | |
| 13 | 009082120 | Hex nut | |
| 14 | 002291280 | Ratchet | |
| 15 | 002298520 | Spacer bushing | |
| 16 | 009014350 | Hex head bolt | |
| 17 | 009099091 | Detent edged washer | |
| 18 | 002291360 | Bearing bolt | |
| 19 | 009305361 | Grooved ball bearing | |
| 20 | 002308650 | Jockey pulley | |
| 21 | 002307950 | Bushing | |
| 23 | 009085410 | Hex nut | |
| 24 | 002292910 | Belt tensioner-right, incl. bushing | |
| 25 | 009349300 | Bearing bush | |
| 26 | 002292900 | Belt tensioner-left, incl. bushing | |
| 27 | 009031440 | Allen screw | |
| 28 | 009082150 | Hex nut | |
| 29 | 003454781 | Tension spring | |
| 30 | 009150010 | Fit-in key | |
| 31 | 009191050 | Grease niple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
