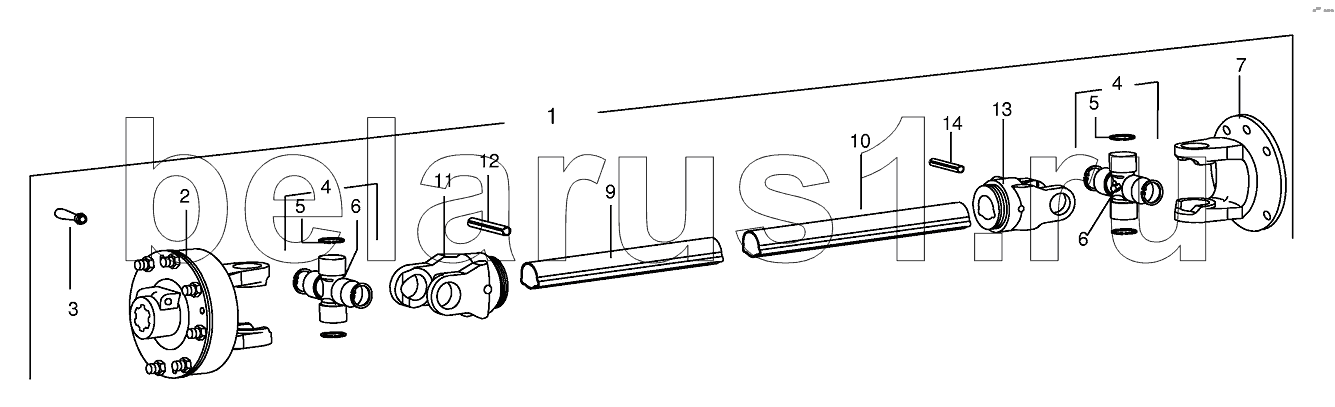

Каталог запасных частей к технике: KRONE BIG-M-II. P.T.O shafts
1
2
2
3
4
4
5
5
6
6
7
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 009559410 | Pto drive shaft | |
| 2 | 009563180 | Friction clutch | |
| 2 | 009561621 | Friction disc | |
| 3 | 009562690 | Clamping screw | |
| 4 | 009562150 | Cross assy | |
| 5 | 009116030 | Circlip | |
| 6 | 009191060 | Grease niple | |
| 7 | 009563710 | Flange yoke | |
| 9 | 009563730 | Profile tube- outside | |
| 10 | 009563720 | Profile tube-inside | |
| 11 | 009563210 | Inner yoke for female tube | |
| 12 | 009127210 | Roll pin | |
| 13 | 009563190 | Inner yoke for male tube | |
| 14 | 009127190 | Roll pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
