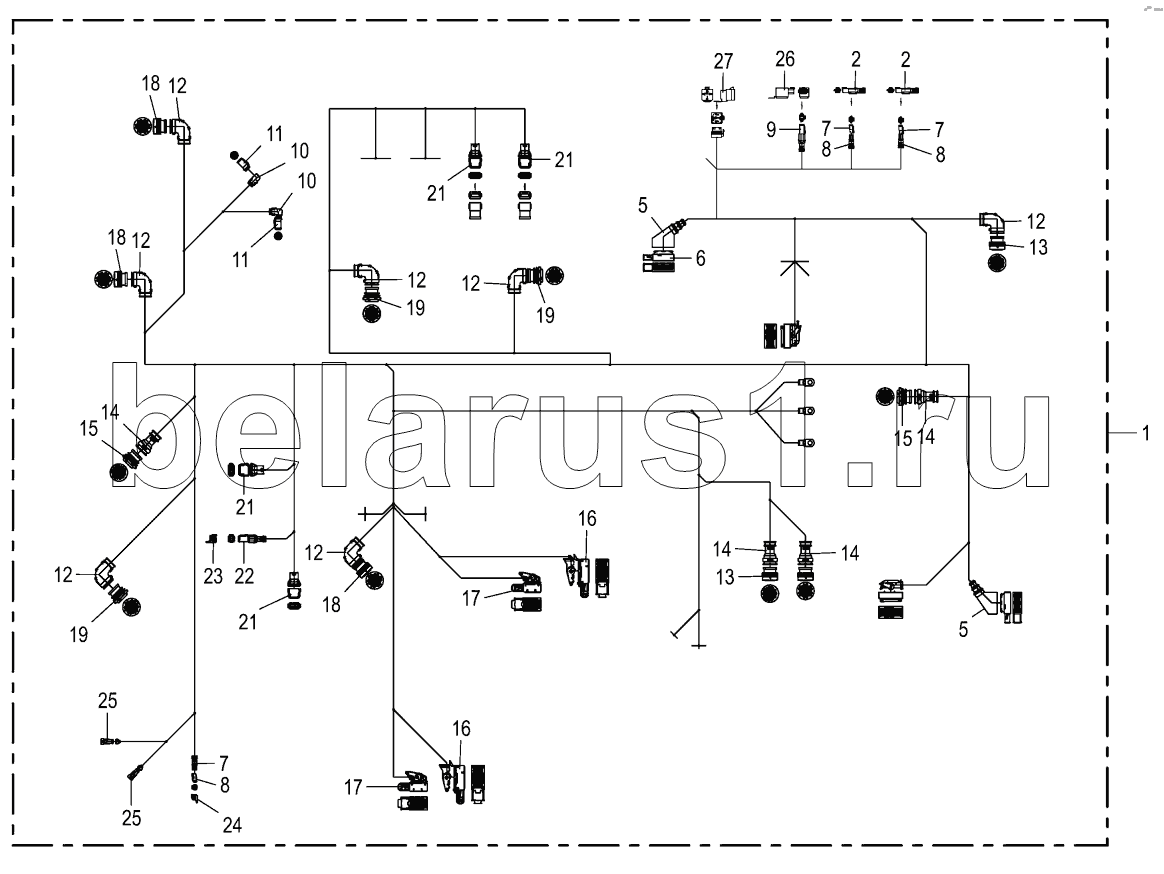

Каталог запасных частей к технике: KRONE BIG-X-480. Wiring harness - centre
1
2
2
5
5
6
7
7
7
8
8
8
9
10
10
11
11
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
19
19
19
21
21
21
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200842982 | central cable harness | |
| 2 | 200808460 | Terminal resistance | |
| 3 | 003033152 | Con. 2-p con. DT cpl.-2-pole | |
| 4 | 003039030 | End cap | |
| 5 | 003022350 | Protective grommet | |
| 6 | 003023620 | Plug-42-pole | |
| 7 | 003033162 | Con. 2-p socket DT cpl. | |
| 8 | 003039020 | End cap | |
| 9 | 200825691 | Conn. 4-p socket DT cpl. | |
| 10 | 200826320 | Plug transfer | |
| 11 | 200825731 | Conn. 6-p socket DT cpl. | |
| 12 | 003039090 | Сonnector bow | |
| 13 | 200825931 | Con. 47-p socket HDP20 cpl. | |
| 14 | 003039060 | End cap | |
| 15 | 200818882 | Con. 47-p conn. HDP20 cpl. | |
| 16 | 200821790 | Connector 96-p socket cpl. | |
| 17 | 200821810 | Connector 58-p socket cpl. | |
| 18 | 200825921 | Plug 31-pole socket HDP20 cpl. | |
| 19 | 200825911 | Con. 31-p con. HDP20 cpl. | |
| 20 | 200827880 | Bridg. connector 12-p pl. DT cpl. | |
| 21 | 200807852 | Con. 12-p socket DT cpl | |
| 22 | 200825721 | Conn. 6-p socket DT cpl. | |
| 23 | 200819420 | Blind Cover 6-p DT | |
| 24 | 200819380 | Blind Cover 2-p DT | |
| 25 | 003023560 | Coupling socket-2-pole | |
| 26 | 200840820 | Terminating resistor | |
| 27 | 200855360 | Relay changeover changer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
