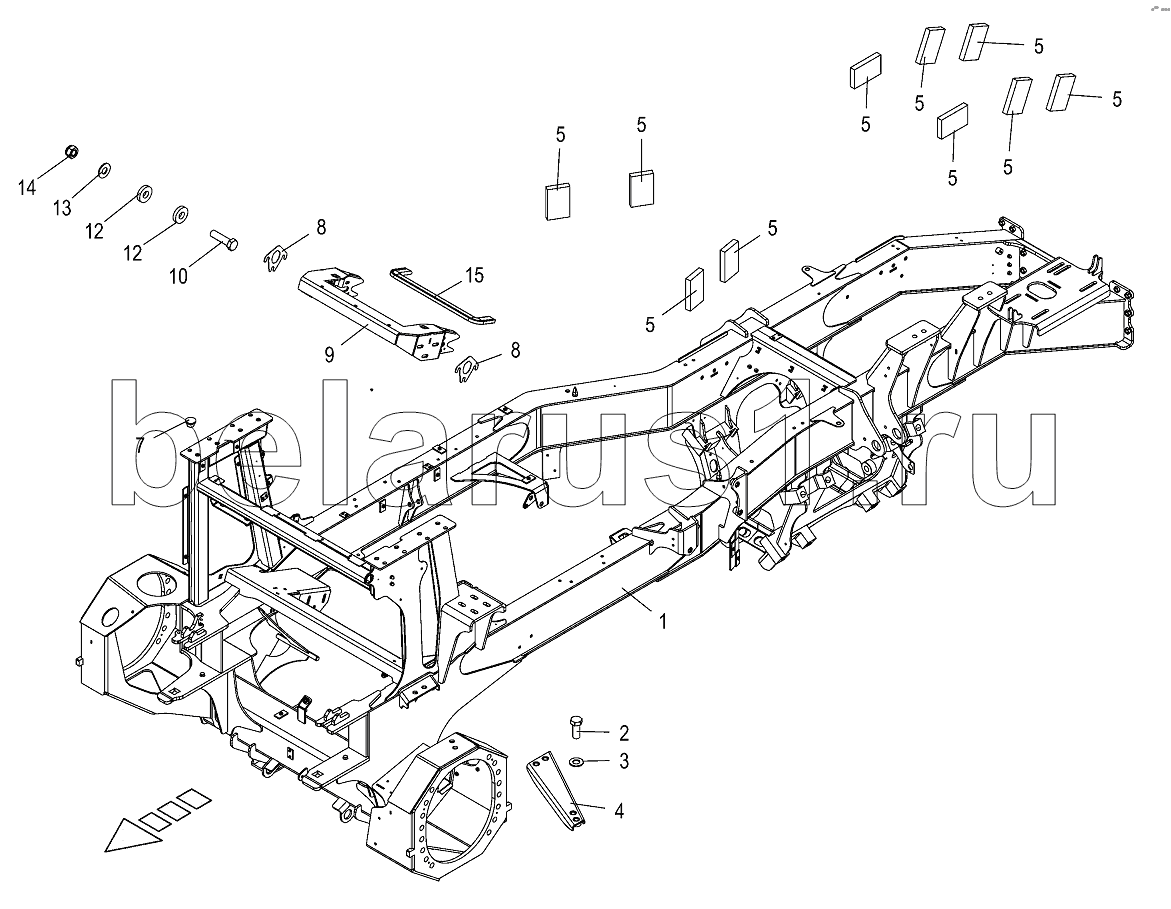

Каталог запасных частей к технике: KRONE BIG-X-530. Main frame
/101.gif)
1
2
3
4
5
5
5
5
5
5
5
5
5
5
7
8
8
9
10
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200288593 | Main frame | |
| 2 | 009006880 | Hex head bolt | |
| 3 | 009099131 | Detent edged washer | |
| 4 | 202202415 | Front axle strut | |
| 5 | 202285480 | Rubber plate | |
| 7 | 009250560 | Sealing plug | |
| 8 | 200292271 | Distance plate | |
| 9 | 200298264 | Frame plate welded | |
| 10 | 009014510 | Hex head bolt | |
| 12 | 009103200 | Washer | |
| 13 | 009099101 | Detent edged washer | |
| 14 | 009087010 | Locknut | |
| 15 | 270080880 | Rubber profile-Id.-no.= 1m |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
