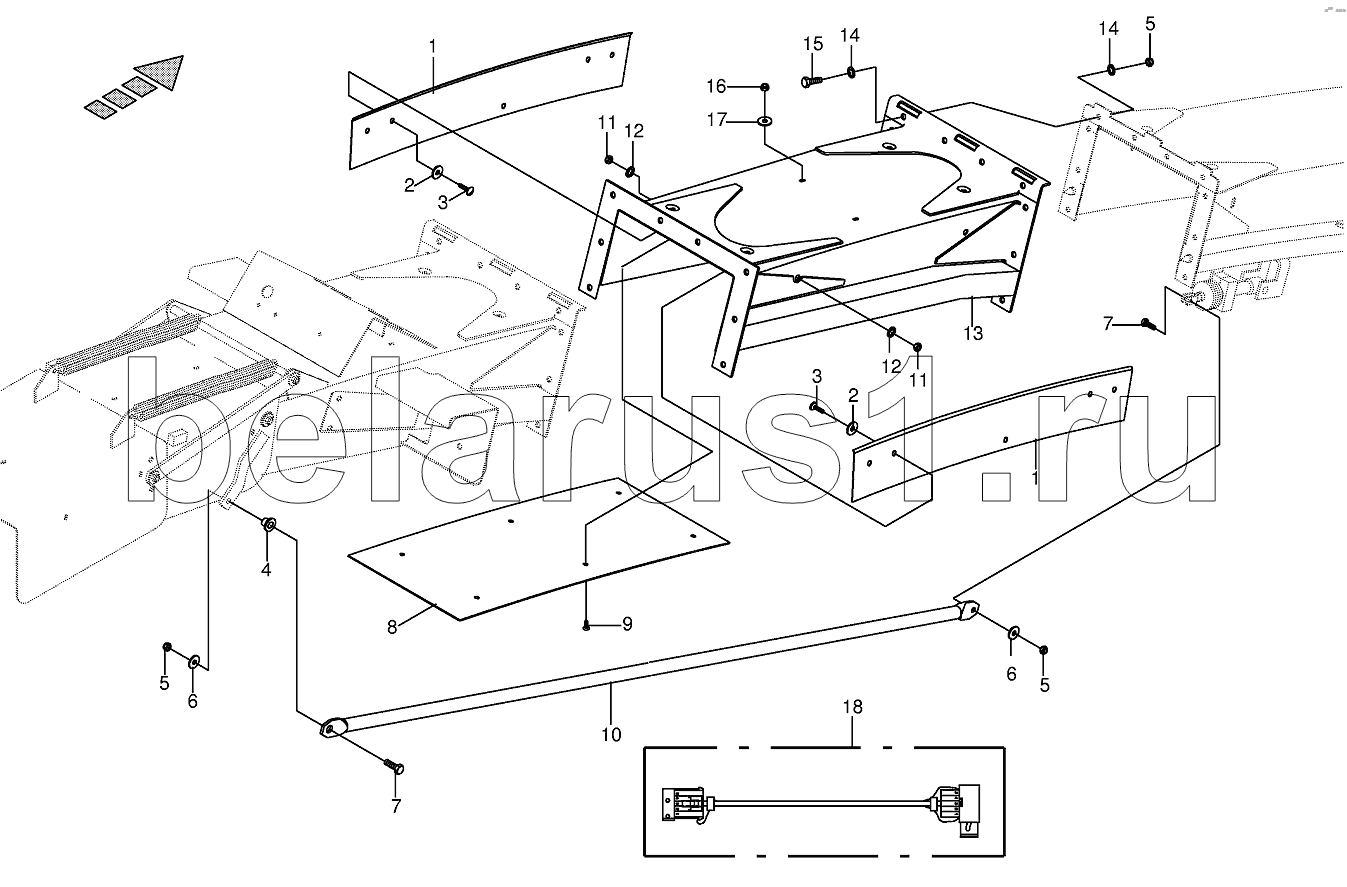

Каталог запасных частей к технике: KRONE BIG-X-650. Discharge chute extension 10-row
1
1
2
2
3
3
4
5
5
5
6
6
7
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002261173 | Wearing plate | |
| 2 | 009106030 | Washer | |
| 3 | 009052301 | Coach bolt | |
| 4 | 002225642 | Bushing | |
| 5 | 009087580 | Locknut | |
| 6 | 009104140 | Washer | |
| 7 | 009006380 | Hex head bolt | |
| 8 | 002261163 | Wearing plate | |
| 9 | 009040051 | Countersunkscrew | |
| 10 | 002261184 | Drawbar | |
| 11 | 009082100 | Hex nut | |
| 12 | 009099081 | Detent edged washer | |
| 13 | 002261114 | Extension | |
| 14 | 009099091 | Detent edged washer | |
| 15 | 009006360 | Hex head bolt | |
| 16 | 009087041 | Locknut | |
| 17 | 009104111 | Washer | |
| 18 | 003031862 | Wiring harness-chute extension |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
