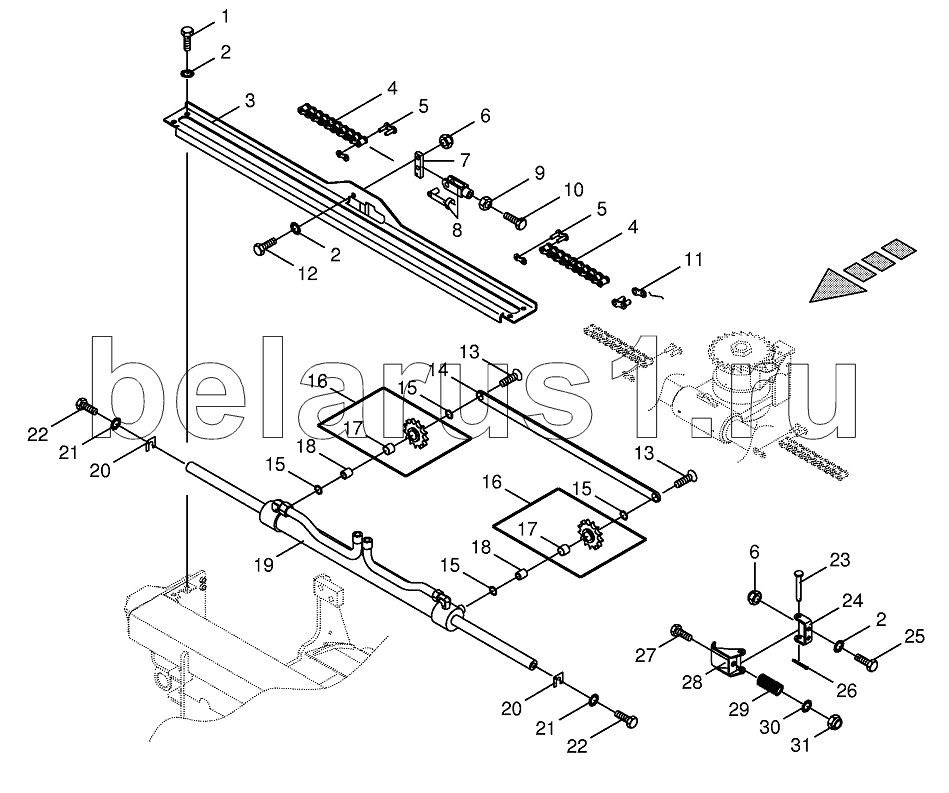

Каталог запасных частей к технике: KRONE BIG-X-650. Sharpening device drive
1
2
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 009006340 | Hex head bolt | |
| 2 | 009099091 | Detent edged washer | |
| 3 | 002154060 | Cover | |
| 4 | 009203500 | Roller chain | |
| 5 | 009219580 | Chain lock | |
| 6 | 009087580 | Locknut | |
| 7 | 002154410 | Tension arm | |
| 8 | 009271101 | Clevis cpl. | |
| 9 | 009082120 | Hex nut | |
| 10 | 009006390 | Hex head bolt | |
| 11 | 009219570 | Cranked link | |
| 12 | 009006370 | Hex head bolt | |
| 13 | 009040473 | Countersunkscrew | |
| 14 | 002154290 | Strut | |
| 15 | 009109420 | Shim ring | |
| 16 | 002228381 | Chain sprocket | |
| 17 | 009353350 | Bearing bush | |
| 18 | 002228120 | Bushing | |
| 19 | 009185400 | Hydraulic cylinder | |
| 19 | 270006540 | Sealing set | |
| 20 | 002154190 | Enclosure | |
| 21 | 009099101 | Detent edged washer | |
| 22 | 009006580 | Hex head bolt | |
| 23 | 002154470 | Pin | |
| 24 | 002154460 | Yoke | |
| 25 | 009006360 | Hex head bolt | |
| 26 | 009120461 | Cotter pin | |
| 27 | 009002140 | Hex head bolt | |
| 28 | 002154420 | Ratchet | |
| 29 | 002224420 | Pressure spring | |
| 30 | 009099081 | Detent edged washer | |
| 31 | 009087060 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
