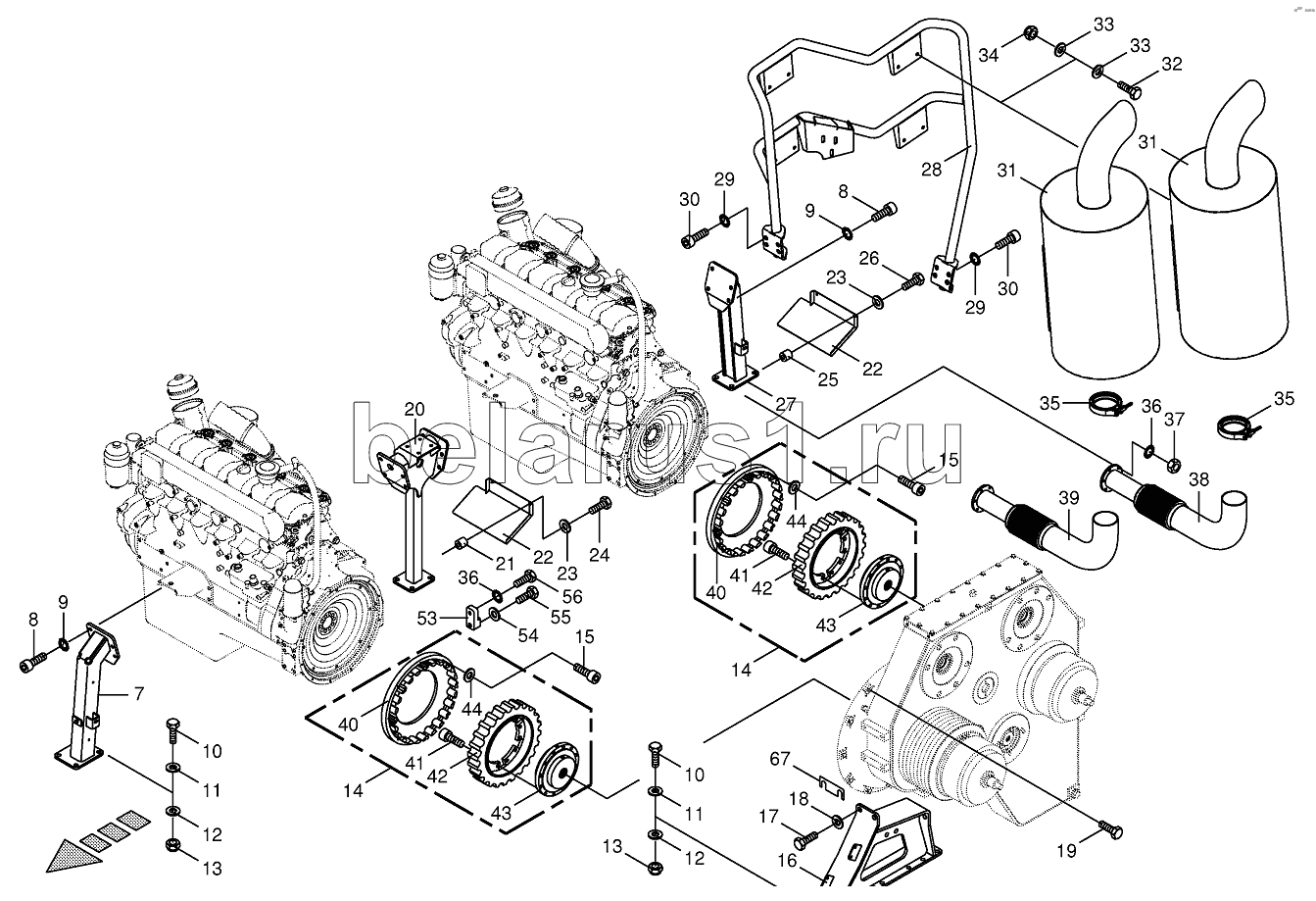

Каталог запасных частей к технике: KRONE BIG-X-800. Clutch/Silencer-BIG X1000

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

29

30

30

31

31

32

33

33

34

35

35

36

36

37

38

39

40

40

41

41

42

42

43

43

44

44

53

54

55

56

67

67

67

Позиция на иллюстрации	Заводской номер детали		Название детали
7	200220800		Engine support-front
8	900000290		Hex head bolt
9	009099290		Detent edged washer
10	009006780		Hex head bolt
11	009103620		Washer
12	009103031		Washer
13	009087161		Locknut
14	270010520		Clutch
15	009031011		Allen screw
16	002150900		Engine support-left
17	009006880		Hex head bolt
18	009103300		Washer
19	009006390		Hex head bolt
20	200224150		Engine support-middle
21	002401872		Spacer bushing
22	002330894		Screeninig sheet
23	009104130		Washer
24	009002641		Hex head bolt
25	003383081		Bushing
26	009006170		Hex head bolt
27	200223970		Engine support-back
28	200225260		Baffle console
29	009099121		Detent edged washer
30	900002150		Allen screw
31	009405560		Silencer
32	009006360		Hex head bolt
33	009104140		Washer
34	009087580		Locknut
35	009240420		Joint bolt-hose clamp
36	009099091		Detent edged washer
37	009080441		Hex nut
38	009405550		Flue gas pipe-back
39	009405540		Flue gas pipe-front
40	270014860		Flange
41	009032103		Allen screw
42	009402190		Rubber element
43	270014850		Hub
44	009107120		Supporting disc
53	270006580		Support
54	009105061		Washer
55	900000920		Hex head bolt
56	009016223		Hex head bolt
67	200232190		Filler plate
67	200232200		Filler plate
67	200232210		Filler plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
