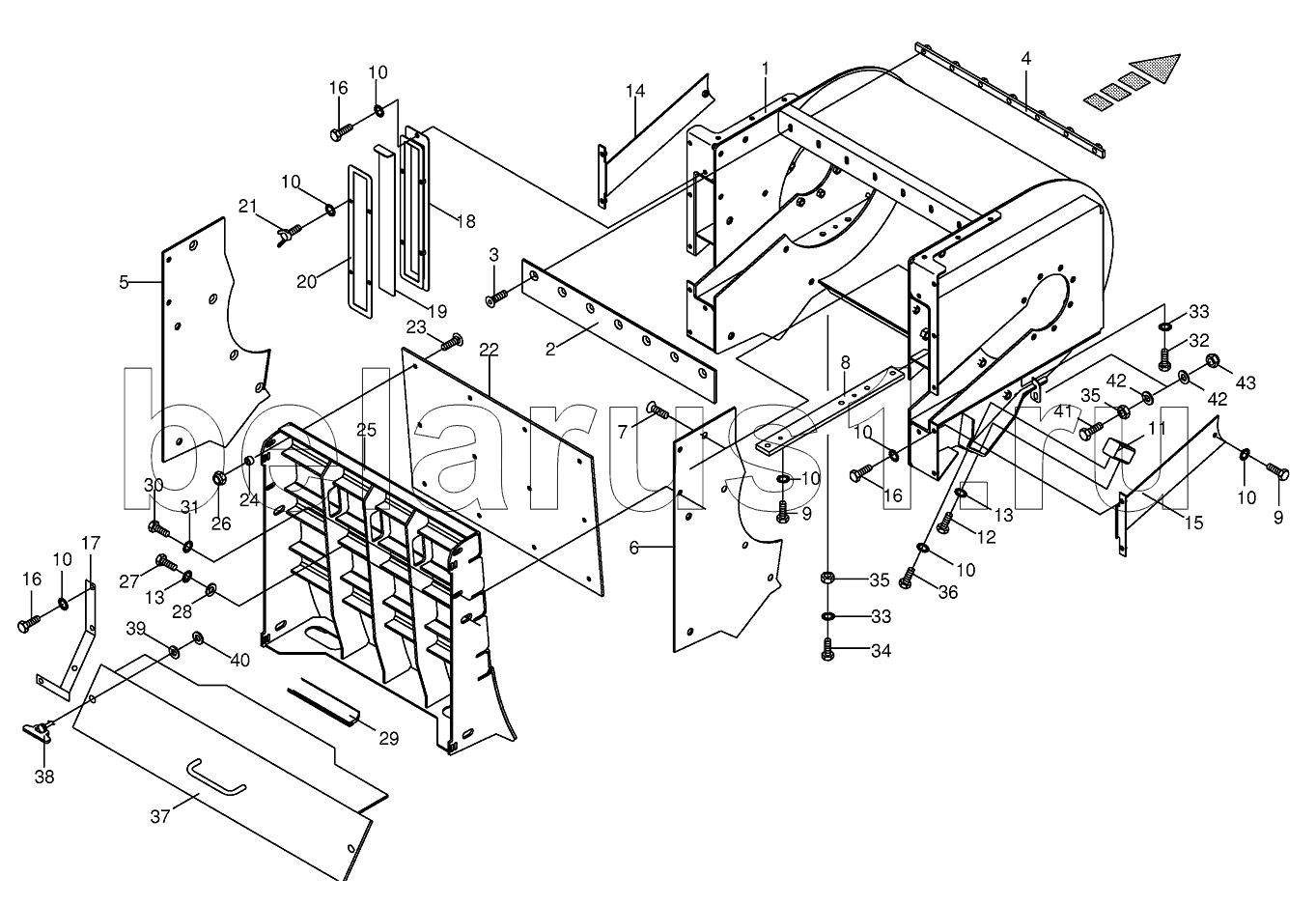

Каталог запасных частей к технике: KRONE BIG-X-800. Discharge accelerator housinge

1

2

3

4

5

6

7

8

9

9

10

10

10

10

10

10

10

11

12

13

13

14

15

16

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

35

36

37

38

39

40

41

41

42

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002158042		Housing
2	002158031		Stripper
3	009040453		Countersunkscrew
4	002219721		Support bar
5	002157231		Wearing plate-left
6	002157221		Wearing plate-right
7	009040622		Countersunkscrew
8	002240442		Threaded bar
9	009006140		Hex head bolt
10	009099081		Detent edged washer
11	002156991		Clamping block
12	009003531		Hex head bolt
13	009099121		Detent edged washer
14	002199841		Cover-left
15	002199872		Cover-right
16	009006120		Hex head bolt
17	200202520		Angle bracket
18	002215651		Transition
19	002215641		Slider
20	002215632		Clamping frame
21	009061320		Winged screw
22	002157141		Wearing plate
23	009040200		Countersunkscrew
24	003445651		Spacer tube
25	002157202		Rear panel
26	009087580		Locknut
27	009006770		Hex head bolt
28	009103620		Washer
29	002233911		Rubber profile-Id.-no.= 1m
30	009006380		Hex head bolt
31	009099091		Detent edged washer
32	009014600		Hex head bolt
33	009099101		Detent edged washer
34	009006570		Hex head bolt
35	009082150		Hex nut
36	009002010		Hex head bolt
37	200202500		Cover cpl
38	009242380		Locking spigot
39	009103400		Washer
40	009242510		Retaining washer
41	009003061		Hex head bolt
41	009003021		Hex head bolt
42	009105061		Washer
43	009087010		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
