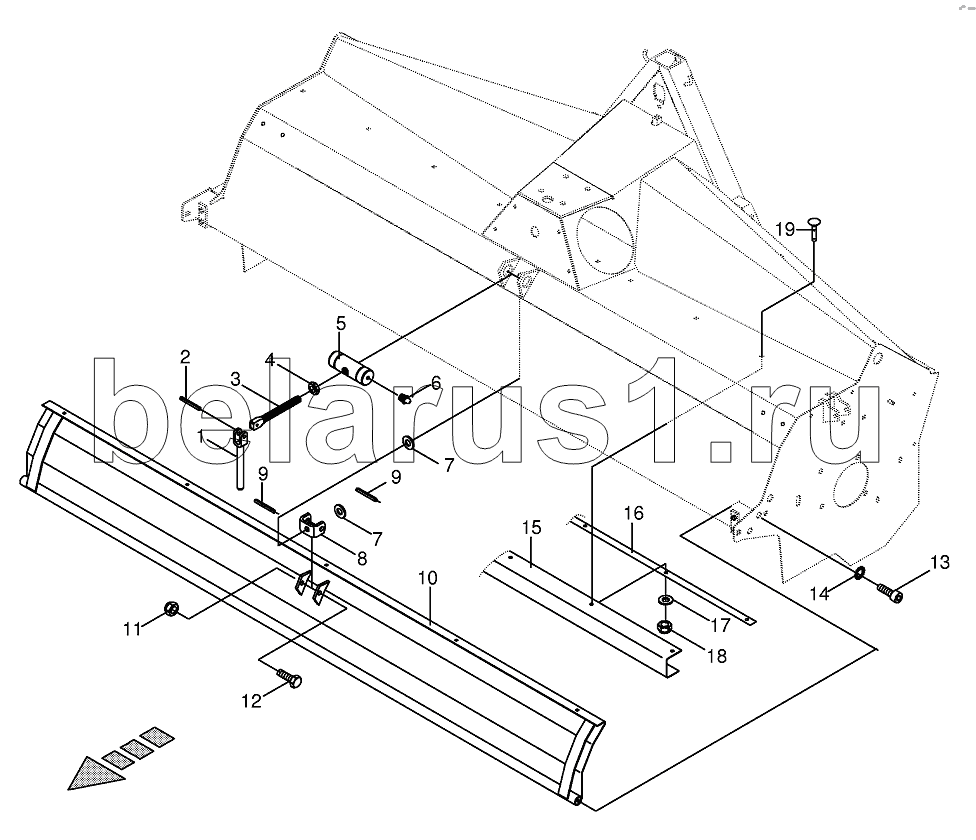

Каталог запасных частей к технике: KRONE EC 28/32CV. Chequered plate
1
2
3
4
5
6
7
7
8
9
10
10
10
11
12
13
14
15
15
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00620573 | Handle | |
| 2 | 009126712 | Roll pin | |
| 3 | 002535161 | Spindle | |
| 4 | 009085251 | Hex nut-low form | |
| 5 | 002503732 | Coupling female | |
| 6 | 009191050 | Grease niple | |
| 7 | 009105122 | Washer | |
| 8 | 002535151 | U-bow | |
| 9 | 009126701 | Roll pin | |
| 10 | 002566904 | Chequered plate | |
| 10 | 002534233 | Chequered plate | |
| 11 | 009087161 | Locknut | |
| 12 | 009003491 | Hex head bolt | |
| 13 | 009032051 | Allen screw | |
| 14 | 009099041 | Detent edged washer | |
| 15 | 002562232 | Plastic cloth | |
| 15 | 002562212 | Plastic cloth | |
| 16 | 002562221 | Clamping strap | |
| 16 | 002562241 | Clamping strap | |
| 17 | 009106030 | Washer | |
| 18 | 009087060 | Locknut | |
| 19 | 009049512 | Coach bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
