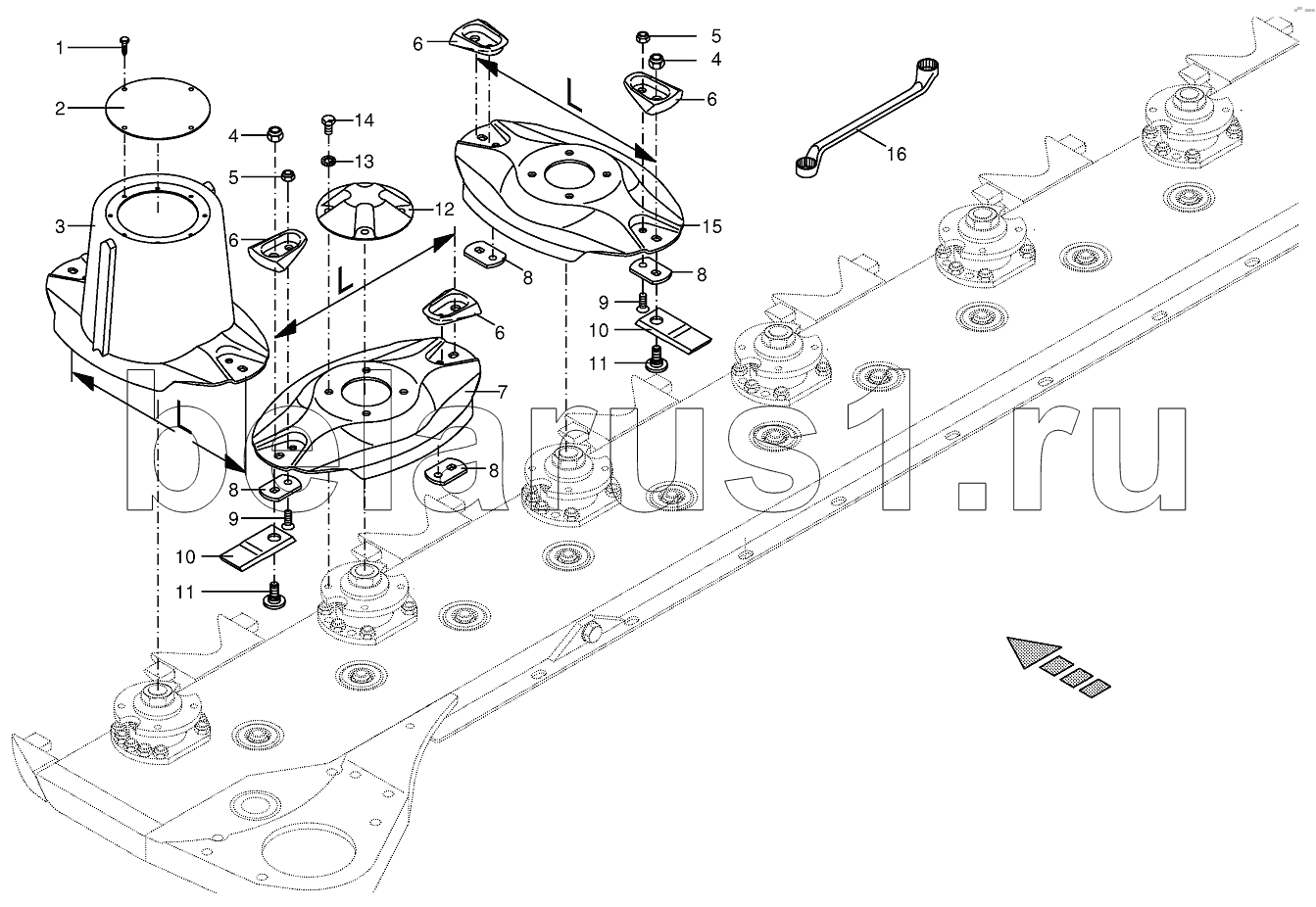

Каталог запасных частей к технике: KRONE EC 28/32CV. Cutter bar with blade fastening
1
2
3
4
4
4
4
5
5
6
6
6
6
6
7
8
8
8
8
9
9
10
10
10
11
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 009069490 | Self-tapping screw | |
| 2 | 002530521 | Cover | |
| 3 | 002535321 | Mower drum | |
| 4 | 009096021 | Self-locking nut | |
| 4 | 009080560 | Self-locking nut | |
| 5 | 009087580 | Locknut | |
| 6 | 002535432 | Guard | |
| 6 | 002537430 | Guard | |
| 7 | 002535312 | Mower disc | |
| 8 | 002530423 | Knife support | |
| 9 | 009040453 | Countersunkscrew | |
| 10 | 001398883 | Knife-left | |
| 10 | 001398893 | Knife-right | |
| 11 | 002530443 | Knife screw | |
| 11 | 002537440 | Knife screw | |
| 12 | 002530470 | Cover | |
| 13 | 009099091 | Detent edged washer | |
| 14 | 009006340 | Hex head bolt | |
| 15 | 002535302 | Mower disc | |
| 16 | 009253032 | Spanner key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
