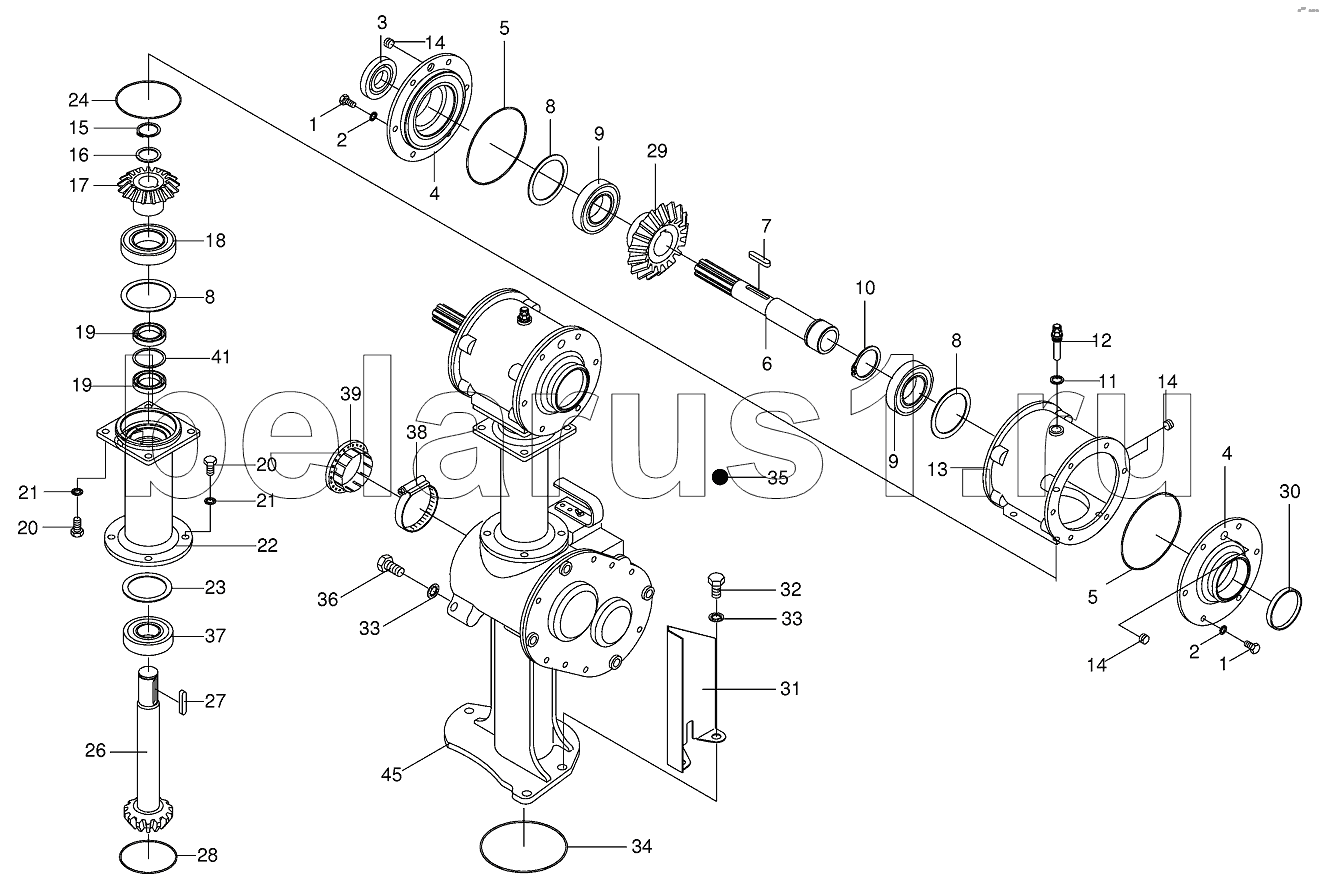

Каталог запасных частей к технике: KRONE EC 28/32CV. Transmission part II

1

1

2

2

3

4

4

5

5

6

7

8

8

8

8

8

9

9

10

11

12

13

14

14

14

15

16

16

16

16

16

16

16

17

18

19

19

20

20

21

21

22

23

23

23

23

23

23

23

24

26

27

28

29

30

31

32

33

33

34

35

36

37

38

39

41

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006360		Hex head bolt
2	009099091		Detent edged washer
3	009363391		Radial-shaft sealing ring
4	002561171		Gearbox cover
5	009365680		O-ring
6	002561163		Drive shaft
7	009150010		Fit-in key
8	009109920		Shim ring
8	009109930		Shim ring
8	009109940		Shim ring
9	009301410		Grooved ball bearing
10	009115571		Circlip
11	009377270		Gasket ring
12	009198290		Breather
13	002561151		Housing
14	009060401		Screw plug
15	009115410		Circlip
16	009111361		Shim ring
16	009111340		Shim ring
16	009111320		Shim ring
16	009111300		Shim ring
17	002561191		Bevel wheel
18	009305410		Grooved ball bearing
19	009363523		Radial-shaft sealing ring
20	009006550		Hex head bolt
21	009099101		Detent edged washer
22	002551623		Intermediate housing
23	009109700		Shim ring
23	009109720		Shim ring
23	009109730		Shim ring
23	009109740		Shim ring
24	009375860		O-ring
25	009305680		Grooved ball bearing
26	002561905		Pinion shaft
27	009151270		Fit-in key
28	009375641		O-ring
29	002561182		Crown wheel
30	009252052		Sealing cap
31	002566940		Plate
32	009006750		Hex head bolt
33	009099121		Detent edged washer
34	009375680		O-ring
35	009261010		Oil-Id.-no.=1ltr
36	009006730		Hex head bolt
37	009301680		Grooved ball bearing
38	009240070		Tube clip
39	009498420		Adapter ring
41	900000970		Shim ring
45	002551619		Indexing gear -cpl.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
