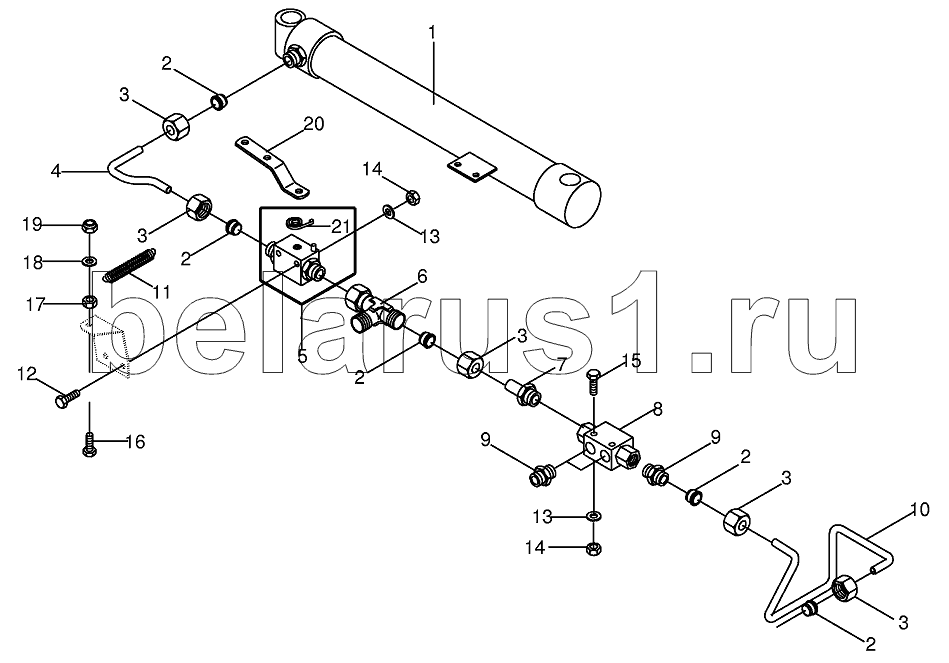

Каталог запасных частей к технике: KRONE EC 360/400. Hydraulic cylinder
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009188160 | 009188160 | Sealing set | |
| 1 | 009185380 | Hydraulic cylinder | |
| 2 | 009210461 | Cutting ring | |
| 3 | 009212060 | Nozzle disc cap | |
| 4 | 009193400 | Hydraulic line | |
| 5 | 009197510 | Ball cock | |
| 6 | 009210791 | Adjustable L connection | |
| 7 | 009193390 | Male connector | |
| 8 | 009193430 | Double lock-up valve unit | |
| 9 | 009199181 | Male connector | |
| 10 | 009193410 | Hydraulic line | |
| 11 | 009193450 | Tension spring | |
| 12 | 009010342 | Hex head bolt | |
| 13 | 009104111 | Washer | |
| 14 | 009082080 | Hex nut | |
| 15 | 009014111 | Hex head bolt | |
| 16 | 009006140 | Hex head bolt | |
| 17 | 009082100 | Hex nut | |
| 18 | 009104130 | Washer | |
| 19 | 009087060 | Locknut | |
| 20 | 009193670 | Hand lever | |
| 21 | 009208910 | Spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
