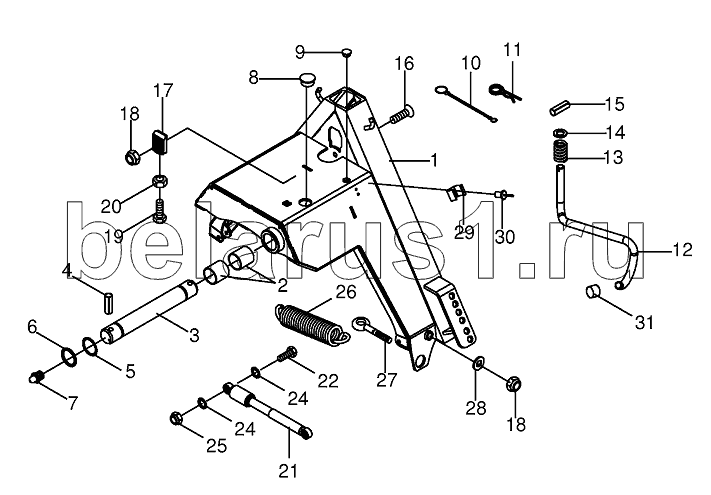

Каталог запасных частей к технике: KRONE EC F320M/F360M. Pendular bent
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200327172 | Pendulum trestle with sockets | |
| 2 | 009349540 | Bearing bush | |
| 3 | 002545251 | Hinge pin | |
| 4 | 009125003 | Roll pin | |
| 5 | 009108990 | Shim ring | |
| 6 | 009107321 | Supporting disc | |
| 7 | 009191050 | Grease niple | |
| 8 | 009250080 | Sealing plug | |
| 9 | 009538230 | Sealing plug | |
| 10 | 009226512 | Chain | |
| 11 | 009171050 | Spring clip | |
| 12 | 200327750 | Pto drive shaft support | |
| 13 | 004906070 | Pressure spring | |
| 14 | 009105122 | Washer | |
| 15 | 009126432 | Roll pin | |
| 16 | 009040060 | Countersunkscrew | |
| 17 | 001515621 | Limit stop | |
| 18 | 009087010 | Locknut | |
| 19 | 009003061 | Hex head bolt | |
| 20 | 009082150 | Hex nut | |
| 21 | 270092080 | Gas spring | |
| 22 | 009014340 | Hex head bolt | |
| 24 | 009099070 | Detent edged washer | |
| 25 | 009087580 | Locknut | |
| 26 | 001516661 | Tension spring | |
| 27 | 009183001 | Eyebolt | |
| 28 | 009105061 | Washer | |
| 29 | 200368360 | Clamping fork | |
| 30 | 009140360 | Blind rivet | |
| 31 | 009249490 | Pipe protective cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
