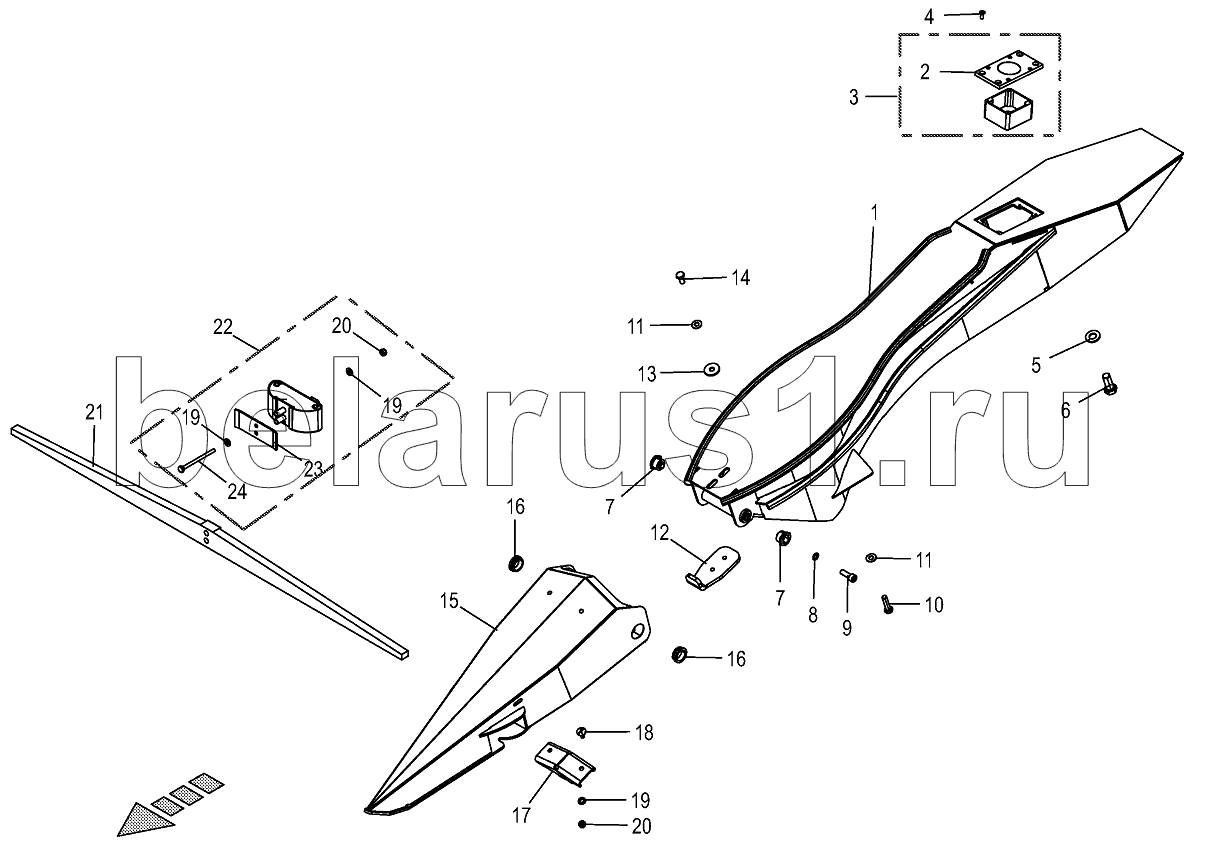

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Centre tip 879625 -
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200938580 | Centre section | |
| 2 | 200911000 | Cover | |
| 3 | 200802873 | AutoScan sensor calibrated with SW | |
| 4 | 009040421 | Countersunkscrew | |
| 5 | 009099121 | Detent edged washer | |
| 6 | 009006750 | Hex head bolt | |
| 7 | 200937950 | Bearing brushing | |
| 8 | 009099070 | Detent edged washer | |
| 9 | 009031202 | Allen screw | |
| 10 | 009006390 | Hex head bolt | |
| 11 | 009099091 | Detent edged washer | |
| 12 | 003525053 | Angle | |
| 13 | 009103530 | Washer | |
| 14 | 009006340 | Hex head bolt | |
| 15 | 200961420 | 20 096 142 0 | |
| 16 | 200927681 | Bushing | |
| 17 | 003525063 | Landslide | |
| 18 | 009052311 | Coach bolt | |
| 19 | 009104130 | Washer | |
| 20 | 009087060 | Locknut | |
| 21 | 200830990 | 20 083 099 0 | |
| 22 | 200830980 | 20 083 098 0 | |
| 23 | 900024030 | 90 002 403 0 | |
| 24 | 009010542 | Hex head bolt |
