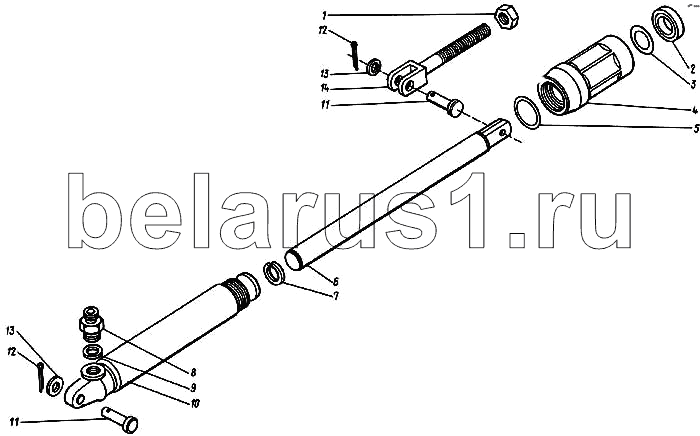

Каталог запасных частей к технике: КЗК Енисей 1200. Гидроцилиндр подъема мотовила 54-9-145
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16-5916 | Гайка | |
| 2 | 34-9-5-2 | Манжета грязесъемная | |
| 3 | 025-031-36-2-2 | Кольцо | |
| 4 | 10112 | Головка цилиндра | |
| 5 | 035-043-46-2-2 | Кольцо | |
| 6 | 60375 | Плунжер | |
| 7 | 60088 | Кольцо | |
| 8 | 54-60434 | Штуцер | |
| 9 | 00025 | Прокладка | |
| 10 | 34-9-5-1 | Цилиндр | |
| 11 | 6-12Х65-9650 | Ось | |
| 12 | 3.2Х20-397 | Шплинт | |
| 13 | 12-11371 | Шайба | |
| 14 | 60992 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
