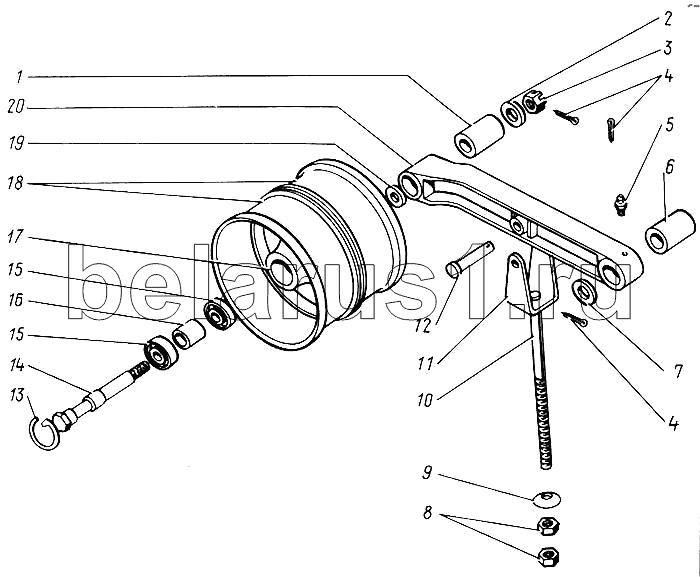

Каталог запасных частей к технике: КЗК Енисей 1200. Шкив натяжной КД 3-19Б
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КД-6701 | Втулка | |
| 2 | 14-6958 | Шайба | |
| 3 | М14-5918 | Гайка | |
| 4 | 3.2Х32-397 | Шплинт | |
| 5 | 1.3.Ц6Хр | Масленка | |
| 6 | КД-6700 | Втулка | |
| 7 | 16-6958 | Шайба | |
| 8 | М16-5915 | Гайка | |
| 9 | 44-60433 | Шайба | |
| 10 | 44Б-60567 | Тяга | |
| 11 | 44Б-40921А | Вилка | |
| 12 | 12Х65-9650 | Ось | |
| 13 | 60290 | Кольцо стопорное | |
| 14 | 44Б-60436 | Ось | |
| 15 | 180204С17 | Подшипник | |
| 16 | 80068 | Втулка | |
| 17 | 10189А | Ступица | |
| 18 | 44Б-40920 | Обод | |
| 19 | 75Ш-48023 | Втулка | |
| 20 | КД-2084 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
