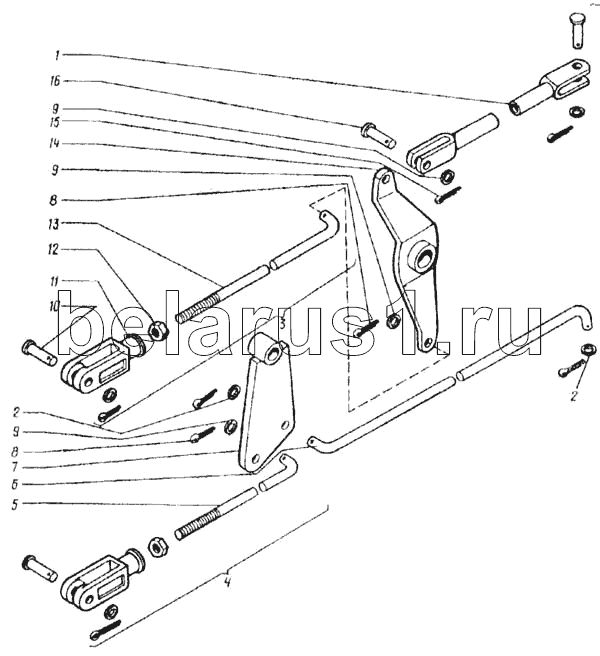

Каталог запасных частей к технике: КЗК Енисей 1200М. Тяги управления (КДМ0-62А)
1
2
2
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДМ-0-62-3-А | Труба | |
| 2 | 12-11371 | Шайба | |
| 3 | КДМ-0-62-1-Б | Тяга | |
| 4 | КДМ-0-62-2-Б | Тяга | |
| 5 | КДМ-6282-А | Тяга | |
| 6 | КДМ-6206-А | Тяга | |
| 7 | КДМ-2-170-А | Рычаг | |
| 8 | 3х18-397 | Шплинт | |
| 9 | 10-11371 | Шайба | |
| 10 | 10х36-9650 | Ось | |
| 11 | 20103 | Вилка | |
| 12 | М10-5915 | Гайка | |
| 13 | КДМ-6001-А | Тяга | |
| 14 | КДМ-2-139-А | Рычаг | |
| 15 | 2,5х16-397 | Шплинт | |
| 16 | 10х22-9650 | Ось |
