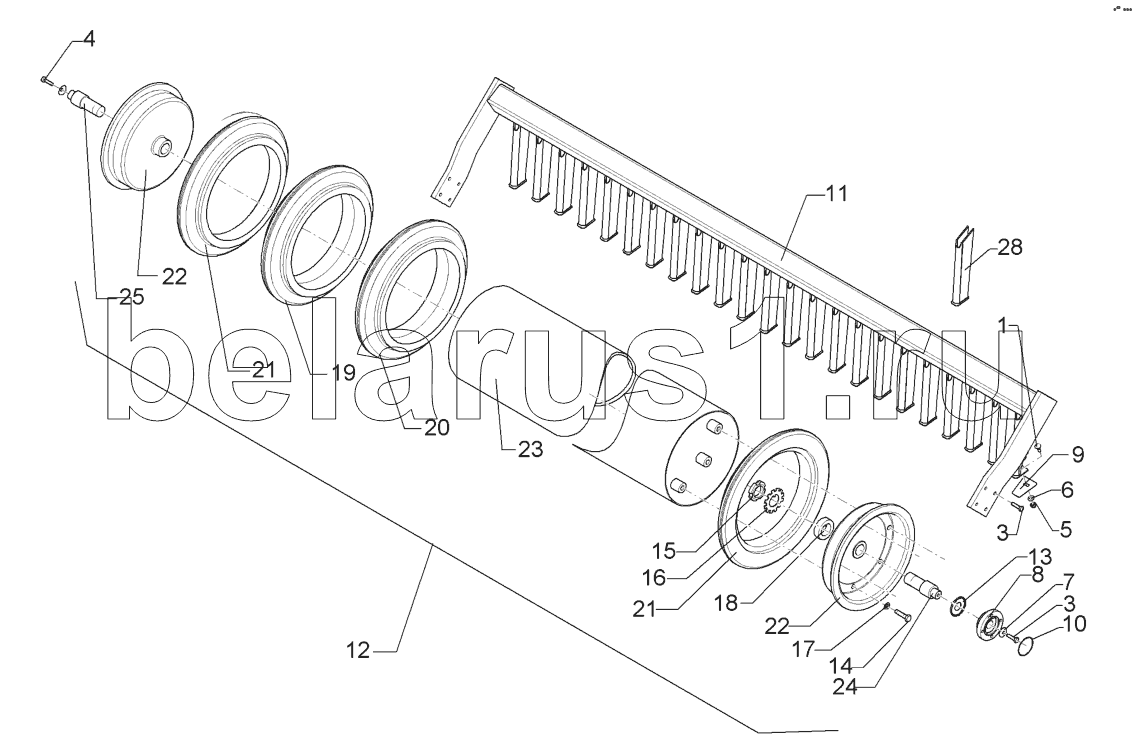

Каталог запасных частей к технике: Lemken Kristall 9/600KA. 6226873 Rubber ring roller
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 1701 | Bolt, cup square head | |
| 3 | 301 3348 | Screw | |
| 4 | 301 3325 | Screw | |
| 5 | 303 0933 | Selflocking nut | |
| 6 | 305 6132 | Washer | |
| 7 | 329 6124 | Cup spring | |
| 8 | 319 9372 | Bearing cpl. | |
| 9 | 349 2009 | Scraper | |
| 10 | 375 1278 | O-ring | |
| 11 | 422 6873 | Frame | |
| 12 | 523 6872 | Rubber ring roller | |
| 13 | 323 0411 | Cap | |
| 14 | 301 3576 | Hexagon bolt | |
| 15 | 303 0335 | Grooved nut | |
| 16 | 305 1316 | Locking plate | |
| 17 | 305 6139 | Washer | |
| 18 | 305 6454 | Washer | |
| 19 | 357 6100 | Tyre | |
| 20 | 357 6101 | Tyre | |
| 21 | 357 6102 | Tyre | |
| 22 | 423 2205 | Flange | |
| 23 | 423 2209 | Tube | |
| 24 | 423 8800 | Pivot | |
| 25 | 423 8801 | Pivot | |
| 28 | 245 2059 | Carrier for scraper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
