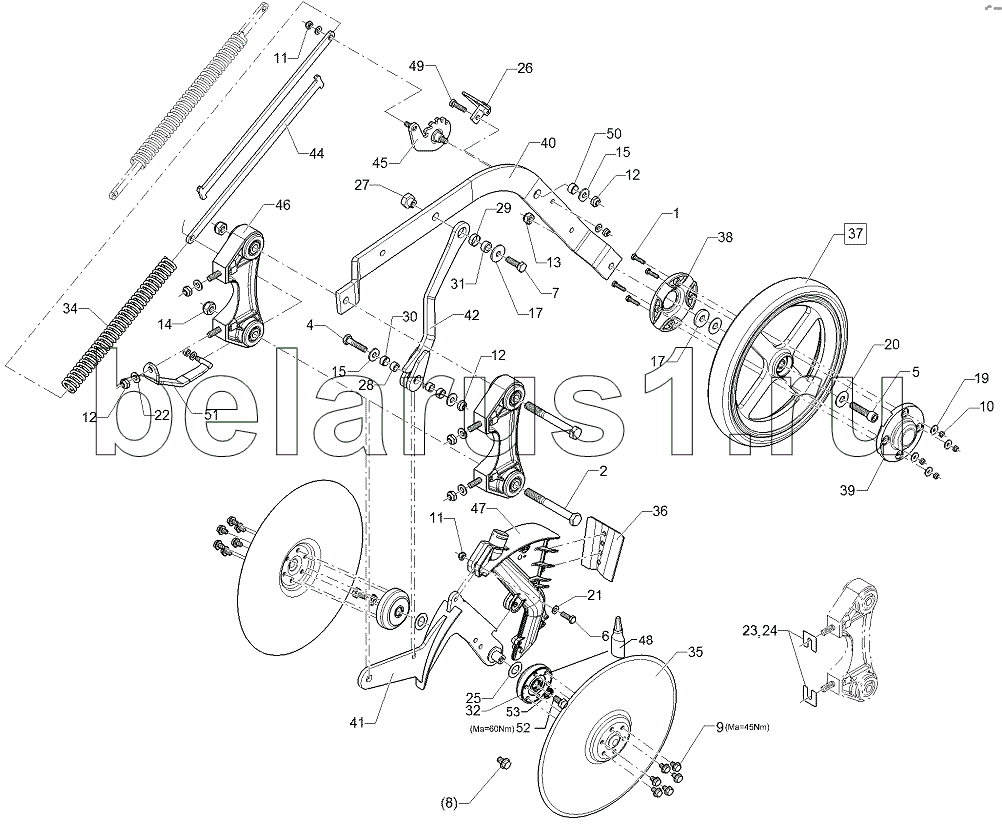

Каталог запасных частей к технике: Lemken OptiDisc 25. 68210173 Double disc coulter
1
2
4
5
6
7
8
9
10
11
11
12
12
12
13
14
15
15
17
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3006 | Screw | |
| 2 | 301 3621 | Hexagon bolt | |
| 4 | 301 5424 | Bolt | |
| 5 | 301 5842 | Allen screw | |
| 6 | 301 7280 | Screw | |
| 7 | 301 7334 | Screw | |
| 8 | 30110059 | Safety screw | |
| 9 | 30110060 | Safety screw | |
| 10 | 303 0931 | Selflocking nut | |
| 11 | 303 0932 | Selflocking nut | |
| 12 | 303 0933 | Selflocking nut | |
| 13 | 303 0934 | Selflocking nut | |
| 14 | 303 0941 | Selflocking nut | |
| 15 | 305 6132 | Washer | |
| 17 | 305 6167 | Washer | |
| 19 | 305 8572 | Washer | |
| 20 | 305 8582 | Washer | |
| 21 | 305 8694 | Washer | |
| 22 | 305 8696 | Washer | |
| 23 | 305 8699 | Washer Washer | |
| 24 | 305 8700 | Hexagon bolt | |
| 25 | 30510055 | Washer | |
| 26 | 31110013 | Foldable clamp | |
| 27 | 317 7697 | Eccentric | |
| 28 | 317 8120 | Bush | |
| 29 | 31710138 | Expansion bush | |
| 30 | 31710139 | Expansion bush | |
| 31 | 31710140 | Bush | |
| 32 | 31910006 | Four point bearing | |
| 34 | 32910041 | Compression spring | |
| 35 | 34910010 | Disc | |
| 36 | 34910013 | Scraper | |
| 37 | 357 6001 | Pressure roller cpl. | |
| 38 | 357 6007 | Supporting cap | |
| 39 | 357 6008 | Supporting cap | |
| 40 | 482 6106 | Wheel stalk | |
| 41 | 48210209 | Disc carrier | |
| 42 | 48210380 | Link | |
| 44 | 48210383 | Connecting rod | |
| 45 | 48210392 | Adjusting lever | |
| 46 | 582 6036 | Holder | |
| 47 | 58210072 | Seed pipe | |
| 48 | 886 3013 | Fluid Seal | |
| 49 | 301 3066 | Screw | |
| 50 | 31710147 | Expansion bush | |
| 51 | 48210403 | Holder | |
| 52 | 301 3199 | Screw | |
| 53 | 30510108 | Lock wascher |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
