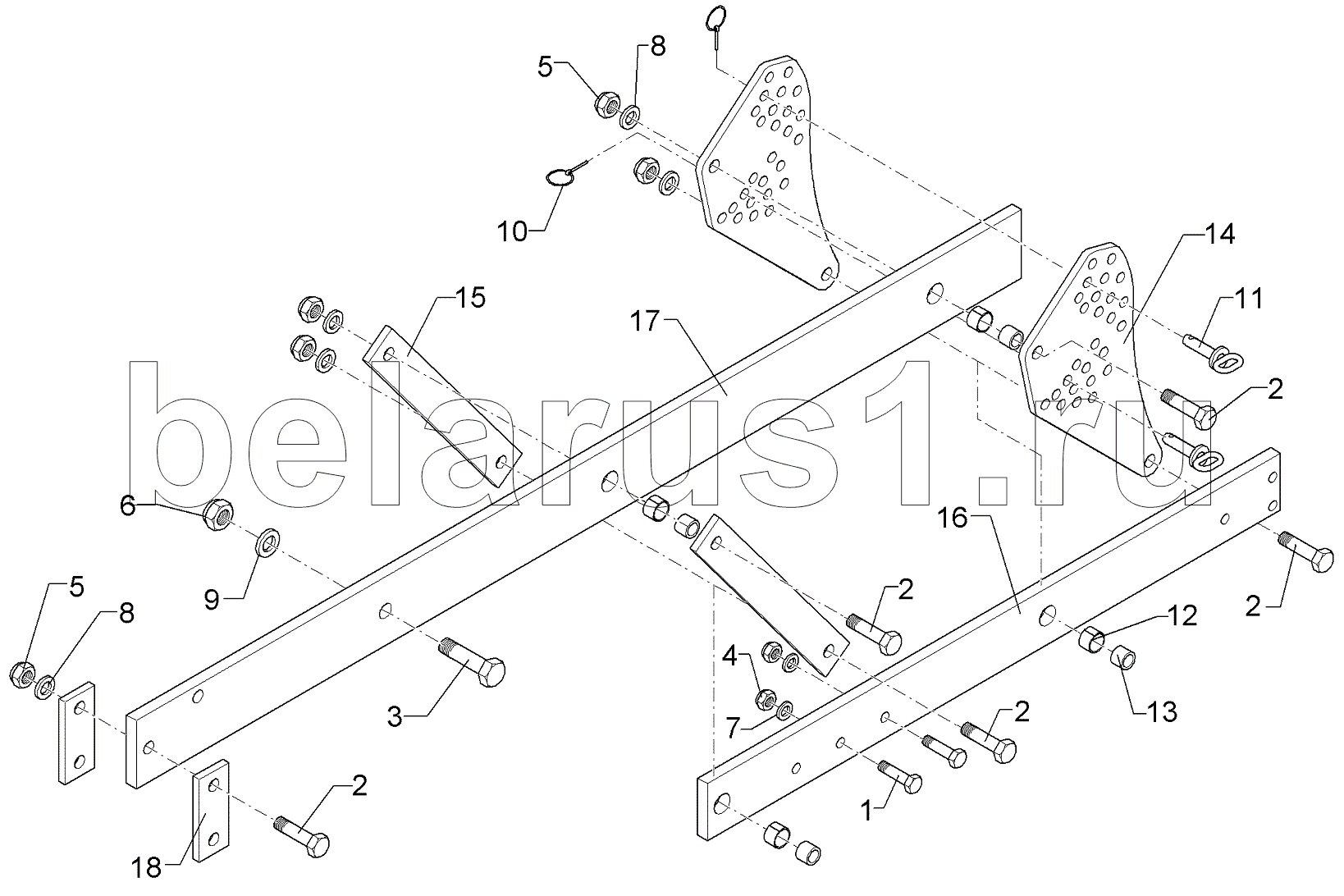

Каталог запасных частей к технике: Lemken Smaragd 9/400. 617 8087 Carrier
1
2
2
2
2
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3870 | Bolt | |
| 2 | 301 4603 | Hexagon bolt | |
| 3 | 301 4692 | Hexagon bolt | |
| 4 | 303 0935 | Selflocking nut | |
| 5 | 303 0936 | Selflocking nut | |
| 6 | 303 0937 | Selflocking nut | |
| 7 | 305 6161 | Washer | |
| 8 | 305 6012 | Washer | |
| 9 | 305 6252 | Washer | |
| 10 | 311 9565 | Securing pin | |
| 11 | 313 8152 | Pin with grip, yellow | |
| 12 | 317 3352 | Expansion bush | |
| 13 | 317 6657 | Bush | |
| 14 | 417 8111 | Adjuster plate | |
| 15 | 417 8110 | Link | |
| 16 | 417 8127 | Carrier | |
| 17 | 417 8100 | Carrier | |
| 18 | 459 1163 | Clamp plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
