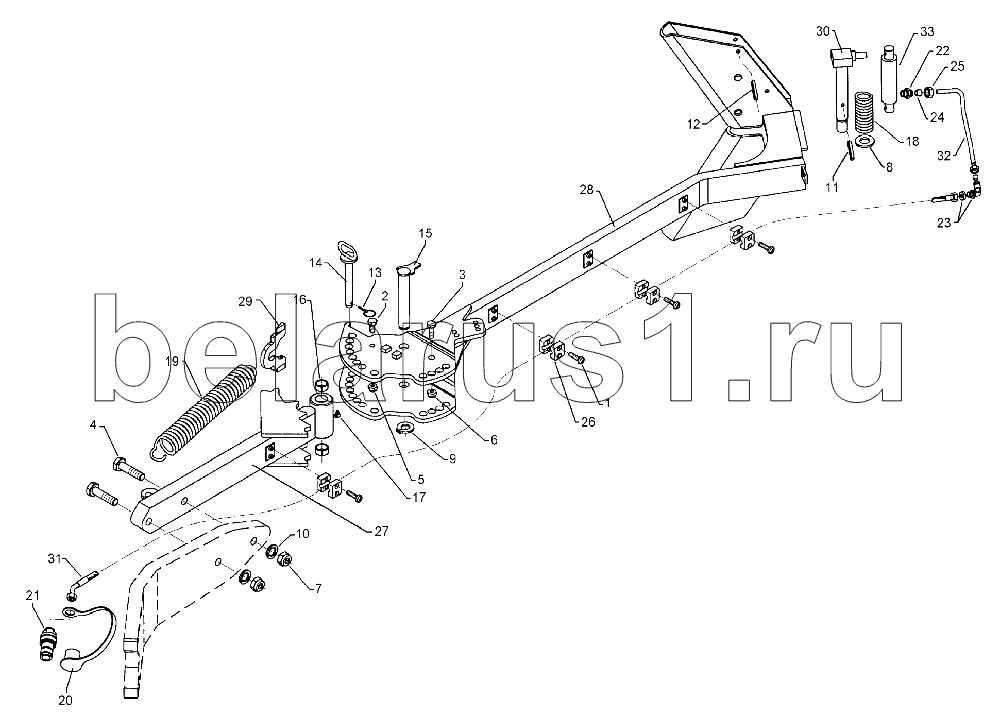

Каталог запасных частей к технике: Lemken VariOpal 8. Attachment arm E2V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 0302 | Flatheaded bolt | |
| 2 | 301 3313 | Screw | |
| 3 | 301 3701 | Screw | |
| 4 | 301 4407 | Bolt | |
| 5 | 303 0934 | Selflocking nut | |
| 6 | 303 0935 | Selflocking nut | |
| 7 | 303 0978 | Nut | |
| 8 | 305 6229 | Washer | |
| 9 | 305 8861 | Securing ring | |
| 10 | 305 9888 | Spring ring | |
| 11 | 309 6072 | Expansion bush | |
| 12 | 309 6174 | Expansion bush | |
| 13 | 311 9565 | Securing pin | |
| 14 | 313 2020 | Pin with grip | |
| 15 | 313 2538 | Pin with stop | |
| 16 | 317 3408 | Expansion bush | |
| 17 | 323 6349 | Grease nipple | |
| 18 | 329 8289 | Spring | |
| 19 | 329 8595 | Spring | |
| 20 | 375 2164 | Cap | |
| 21 | 375 2716 | SVK-socket | |
| 22 | 375 3990 | Nipple | |
| 23 | 375 4390 | Angle union | |
| 24 | 375 5100 | Cutting ring | |
| 25 | 375 5300 | Union nut | |
| 26 | 375 9961 | Clamp | |
| 27 | 422 9514 | Supporting arm | |
| 28 | 422 9515 | Hook arm | |
| 29 | 422 9516 | Lever | |
| 30 | 422 9550 | Locking pin | |
| 31 | 475 2677 | High-pressure hose | |
| 32 | 475 9668 | Tube | |
| 33 | 575 2335 | Ram |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
