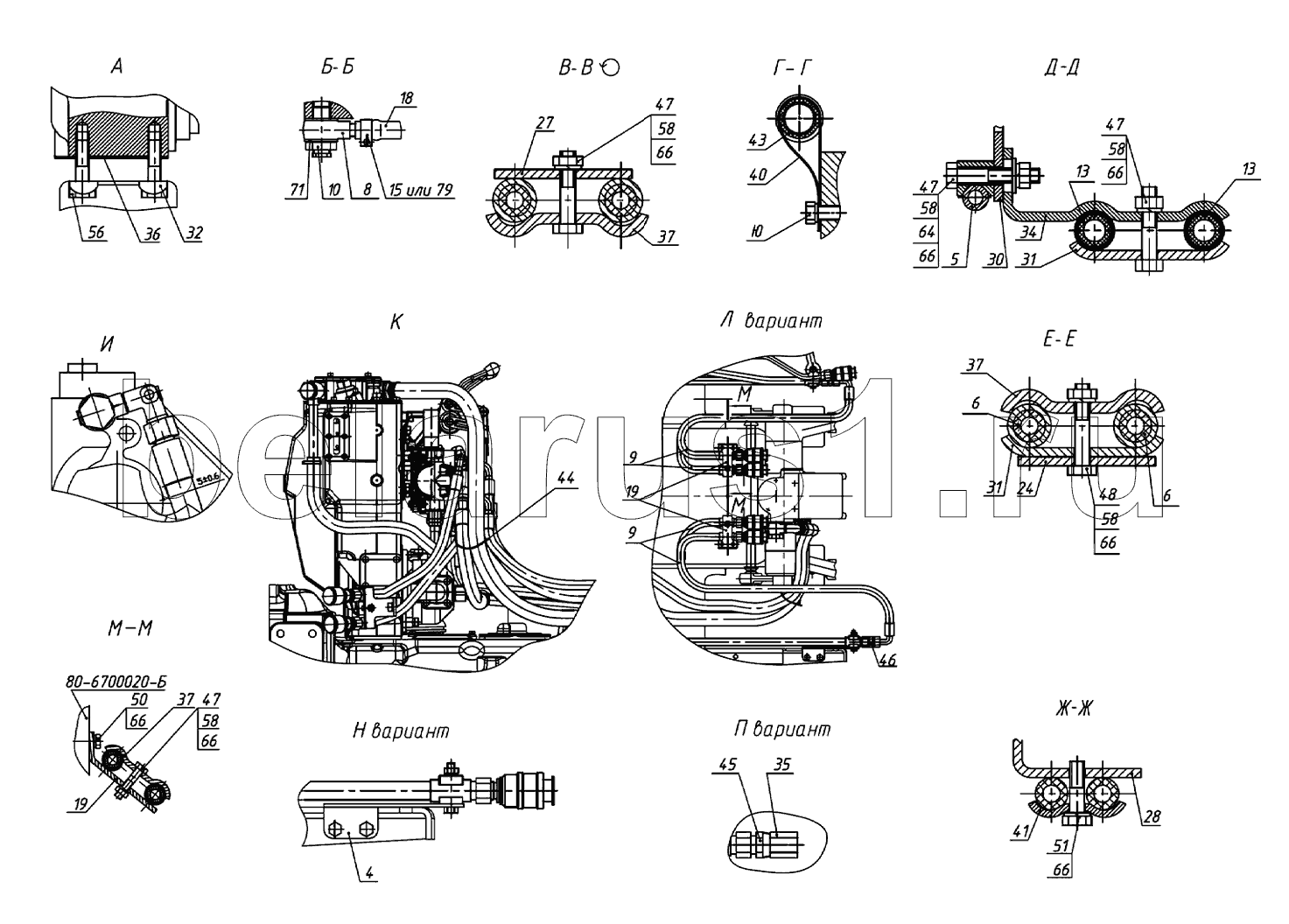

Каталог запасных частей к технике: МТЗ 1025.5. Гидросистема Р1221-4600010
5
6
6
8
9
9
10
10
13
13
15
18
19
19
24
27
28
30
31
31
32
34
35
36
37
37
37
40
41
43
44
45
47
47
47
47
48
50
51
56
58
58
58
58
58
64
66
66
66
66
66
66
66
71
79
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р1221-4600010 | Р1221-4600010 | Гидросистема | |
| НР10-3МХ0041А0 | НР10-3МХ0041А0 | Муфта | |
| Ду10 | Ду10 | Штекер | |
| CPV0816/20F | CPV0816/20F | Муфта | |
| М036.50Б.20 | М036.50Б.20 | Корпус | |
| Ду10 | Ду10 | Штекер | |
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер | |
| CNV0816/2015 | CNV0816/2015 | Штекер | |
| 1 | Р1221-4600015 | Корпус гидросистемы | |
| 2 | Р1221-4607070 | Штуцер | |
| 3 | 85-4607034 | Штуцер | |
| 5 | К1221-4607125 | Труба | |
| 6 | 680-4607140-03 | Заказать | Рукав высокого давления |
| 7 | 952-4607140-04 | Рукав высокого давления | |
| 8 | С80-4607380 | Труба | |
| 9 | 680-4607140-06 | Заказать | Рукав высокого давления |
| 10 | 80-4607455 | Заказать | Болт |
| 13 | П100-4607140 | Рукав высокого давления | |
| 14 | 40-4607037 | Заказать | Болт |
| 15 | ХС-21 | Хомут | |
| 16 | ХС-31 | Хомут | |
| 18 | К1221-4607011 | Шланг | |
| 19 | 85-4607511 | Кронштейн | |
| 20 | П80-4607012 | Шланг | |
| 21 | П80-4607013 | Хомут | |
| 22 | П80-4607013-01 | Хомут | |
| 24 | М80-4607014 | Кронштейн | |
| 27 | М80-4607017 | Кронштейн | |
| 28 | М80-4607018 | Кронштейн | |
| 30 | 85-4607431 | Кронштейн | |
| 31 | 70-4607156 | Планка | |
| 32 | 70-4607168 | Пластина | |
| 34 | Н50-4607137 | Кронштейн | |
| 35 | А50-4607302 | Заглушка | |
| 36 | 50-4608049 | Прокладка | |
| 37 | 40-4607029-А | Планка | |
| 40 | 70-1405112 | Хомутик | |
| 41 | 70-3407146 | Планка | |
| 43 | 70-3506027 | Втулка | |
| 44 | 80-3723045-01 | Манжета | |
| 45 | Н.036.05.002 | Штуцер | |
| 46 | Н.036.02.002 | Штуцер | |
| 47 | М8-6gх40.88.35.019 | Болт | |
| 48 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 50 | М8-6gх25.88.35.019 | Болт | |
| 51 | М8-6gх35.88.35.019 | Болт | |
| 53 | М10-6gх25.88.35.019 | Болт | |
| 55 | М12-6gх30.88.35.019 | Болт | |
| 56 | М14х1,5-6gх45.88.35.019 | Болт | |
| 58 | М8-6Н.6.019 | Гайка | |
| 59 | М10-6Н.6.019 | Гайка | |
| 62 | 027-032-30-1-4 | Кольцо | |
| 64 | С8.01.019 | Шайба | |
| 66 | 8Т | Шайба | |
| 67 | 10.ОТ | Шайба | |
| 68 | 12.ОТ | Шайба | |
| 69 | М036.50Б.10 | Корпус левый | |
| 70 | РМ24 | Шайба | |
| 71 | РМ1/2 | Шайба | |
| 79 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО | |
| 79 | 16-25/9-C6W | Хомут «Норма» | |
| 80 | 25-40/971 | Хомут/С1аmр NORМА ТОRRО | |
| 80 | 25-40/9-C6W | Хомут NORMA TORRO |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
