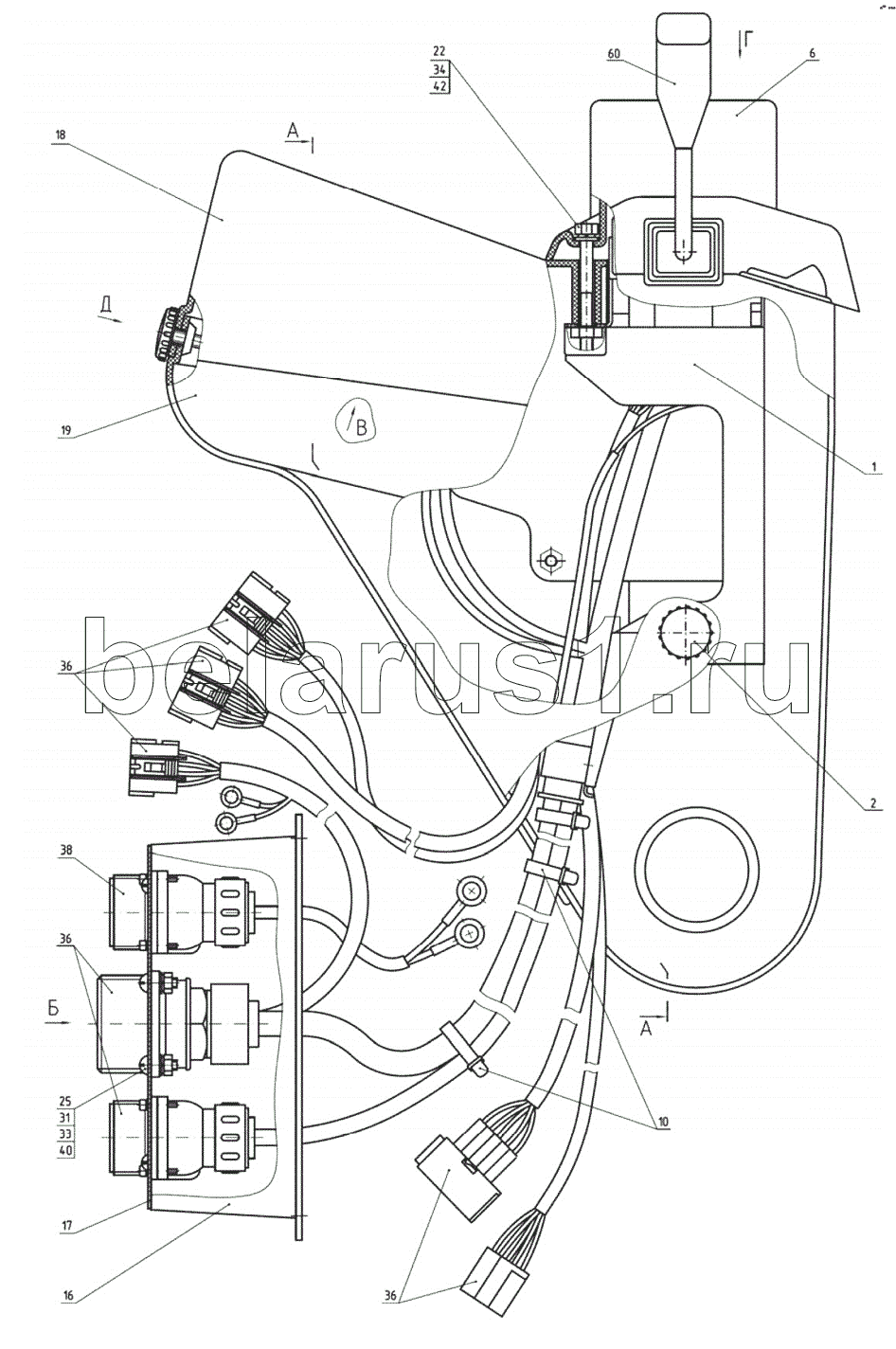

Каталог запасных частей к технике: МТЗ 1523.5. Щиток приборов
1
2
6
10
16
17
18
19
22
25
31
33
34
36
36
36
38
40
42
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 822-3805050 | Основание | |
| 2 | 80-3805065 | Винт | |
| 6 | 822-3709124 | Чехол | |
| 7 | 5336-3710015 | Рамка выключателя | |
| 9 | 922-3723044 | Хомутик | |
| 10 | 80-3723045 | Манжета | |
| 11 | 80-3801327 | Заглушка | |
| 13 | 822-3805013-01 | Табличка | |
| 16 | 822-3805072 | Кронштейн | |
| 17 | 925-3805073-Б | Кронштейн | |
| 18 | 923-3805121 | Панель | |
| 19 | 822-3805161 | Боковина | |
| 20 | 822-3805162 | Боковина | |
| 21 | ППР-50-01 | Профиль | |
| 22 | Болт М6-6дх60.88.35.019 | Болт | |
| 23 | Болт М8-6дх20.88.35.019 | Болт | |
| 24 | Болт М6-6дх16.88.35.019 | Болт | |
| 25 | Винт В.М3-6дх14.46.019 | Винт | |
| 26 | Винт В.М5-6дх16.58.019 | Винт | |
| 27 | Винт В.М6-6дх16.58.019 | Винт | |
| 31 | Гайка М3-6Н.6.019 | Гайка | |
| 32 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | |
| 33 | Шайба С 3.01.019 | Шайба | |
| 34 | Шайба С 6.01.019 | Шайба | |
| 35 | Шайба С 8.01.019 | Шайба | |
| 36 | 925М.4-3724390-Д | Жгут | |
| 38 | 925-3724405-А | Жгут | |
| 40 | Шайба 3Т | Шайба | |
| 41 | Шайба 5Т | Шайба 5Т | |
| 42 | Шайба 6Т | Шайба 6Т | |
| 43 | Шайба 8Т | Шайба 8Т | |
| 50 | 3803.20 | Блок контрольных ламп | |
| 53 | 3710.10 | Выключатель аварийной сигнализации | |
| 54 | 3710.55 | Выключатель «массы» | |
| 55 | 3710.15 | Выключатель стартера с блокировкой пуска | |
| 56 | 3710.30 | Выключатель фар рабочих | |
| 58 | 3813.35 | Индикатор комбинированный | |
| 59 | 3801.20 | Комбинация приборов КП-6 CAN | |
| 60 | 3709.145 | Переключатель подрулевой | |
| 61 | 3709.235 | Переключатель стеклоочистителя | |
| 62 | 3709.20 | Переключатель света | |
| 64 | 3813.40 | Пульт управления | |
| 66 | 3747.20 | Реле-сигнализатор | |
| 67 | 917401 | Шуруп 4х10.019 | |
| 68 | 917411 | Шуруп 4х16.019 | |
| 69 | 3710.040-01 | Колодка 30-16-06570 | |
| 70 | 3710.040-02 | Колодка 30-16-06571 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
